خطوط تشوشيانغ الثلاثة للإنتاج الذكي للحام. يتجه بناء السفن حاليًا بسرعة نحو نطاق أكبر ودقة أعلى وممارسات أكثر مراعاة للبيئة. وباعتبارها مؤسسة وطنية متخصصة ومبتكرة من فئة «العمالقة الصغار» الرئيسية، تعمل تشوشيانغ منذ 35 عامًا في البحث والتطوير وتصنيع معدات اللحام والقطع. وبالاعتماد على أكثر من مئة براءة اختراع أساسية مستقلة، تركز الشركة على التحديات التي تواجه معالجة الهياكل الفولاذية للسفن، وقد طورت نظام حلول ذكيًا مخصصًا يغطي العملية بأكملها.

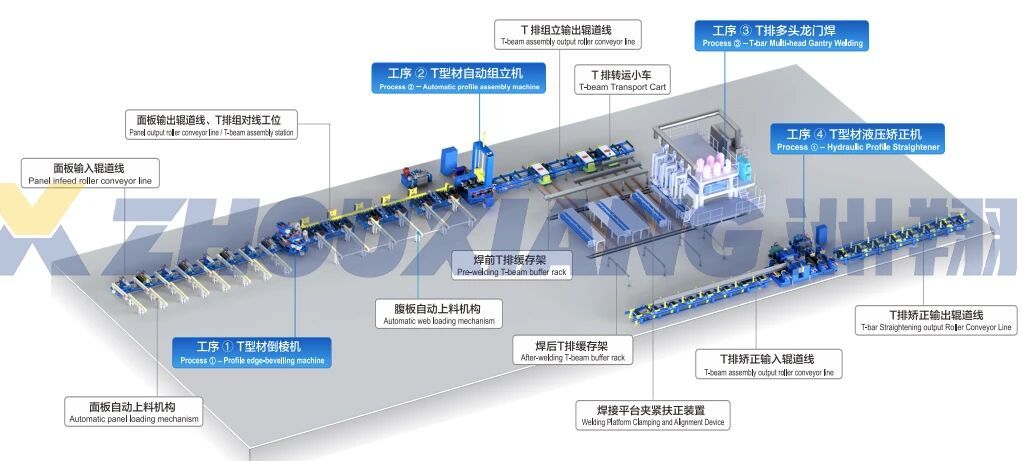

خط إنتاج ذكي متكامل لتصنيع القطاعات على شكل T يغطي العملية بأكملها

يُخصص خط الإنتاج هذا لتوفير حل تصنيع متكامل يغطي العملية بأكملها لتصنيع القطاعات على شكل T المستخدمة في بناء السفن. ومن خلال تغطية أربع عمليات رئيسية، هي تشطيف حواف الألواح، والتجميع، واللحام، والتقويم، يتيح الخط إنتاجًا مستمرًا ومستقرًا وفعالًا بدءًا من مواد الألواح الخام/ألواح الويب وحتى مكونات القطاعات الإنشائية النهائية على شكل T.

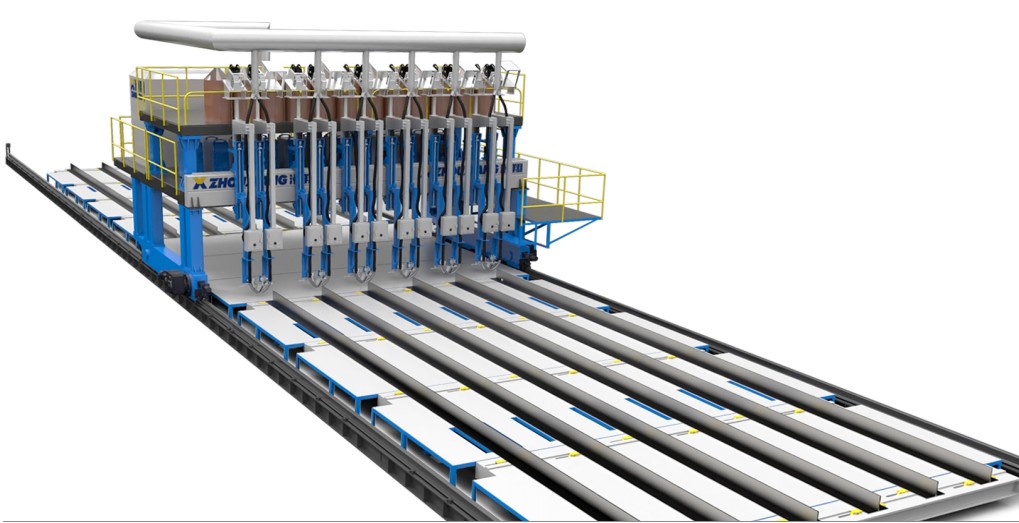

تشمل المعدات الأساسية لخط الإنتاج أجهزة التحميل الأوتوماتيكية للألواح/ألواح الويب، وآلات تشطيف حواف ألواح القطاعات على شكل T، وآلات التجميع واللحام النقطي الأوتوماتيكية للقطاعات على شكل T، وآلات اللحام الأوتوماتيكية متعددة الأقطاب للقطاعات على شكل T، أي «آلات اللحام الجسرية متعددة الرؤوس للقطاعات على شكل T»، وآلات تقويم القطاعات على شكل T، وأنظمة التخزين العازلة العرضية، والناقلات الأسطوانية، وأجهزة القلب، وغيرها من المعدات المساعدة.

باستثناء عمليات تحميل الألواح وألواح الويب، وكذلك تفريغ القطاعات النهائية على شكل T بعد التقويم، والتي تتطلب المناولة بواسطة الرافعات، تُنجز جميع عمليات نقل قطع العمل الأخرى عبر خط الإنتاج بواسطة الناقلات الأسطوانية الأوتوماتيكية أو آليات النقل العرضي. ويتيح ذلك تدفقًا آليًا بالكامل للمواد عبر الخط بأكمله. ويوفر خط الإنتاج حلًا متكاملًا لتلبية متطلبات أحواض بناء السفن الخاصة بتصنيع القطاعات على شكل T بكميات كبيرة وجودة عالية واستقرار، مقدمًا خطًا مؤتمتًا بالكامل لتصنيع القطاعات على شكل T لأحواض بناء السفن الذكية، بما يساعد المستخدمين على خفض التكاليف وتحسين الكفاءة وتلبية احتياجات التطور المستقبلي لبناء أحواض السفن الذكية.

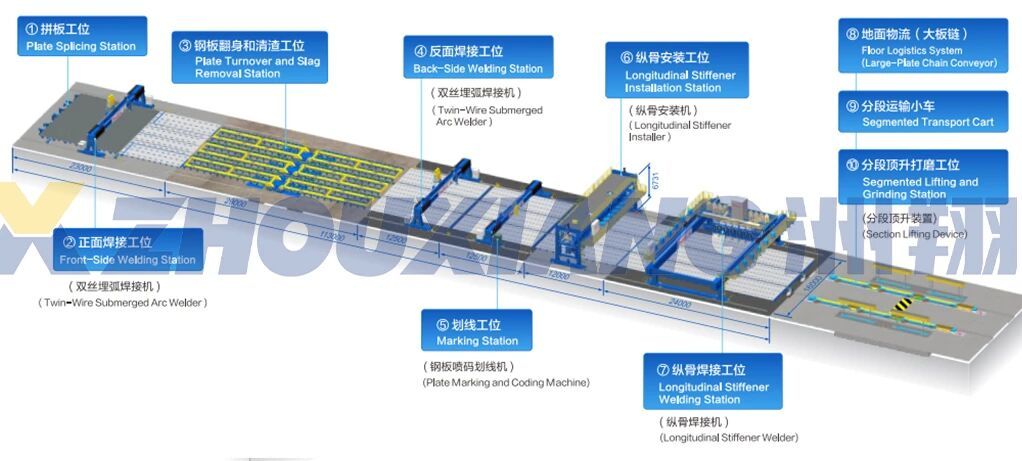

خط إنتاج ذكي لضم ولحام ألواح الكتل المسطحة

يدمج خط الإنتاج هذا العملية الكاملة بدءًا من تجميع ألواح الصفائح الفولاذية → لحام الجانب الأمامي للوح → قلب اللوح أوتوماتيكيًا بزاوية 180° → تجويف درزة اللحام في الجانب الخلفي → لحام الجانب الخلفي للوح → الوسم باستخدام CNC → تركيب المقويات الطولية → لحام المقويات الطولية → التجويف من الجانب الخلفي → محطة العملية المحجوزة → تفريغ المنتج النهائي. ويغطي سير العمل الكامل لتصنيع الكتل ذات الألواح المسطحة، بدءًا من ضم الألواح وصولًا إلى تجميع المقويات الطولية ولحامها.

يعالج خط الإنتاج تحديات الصناعة الرئيسية، بما في ذلك انخفاض دقة التصنيع، وعدم كفاءة التجميع اليدوي، وعدم اتساق جودة اللحام، مما يتيح إنتاجًا ذكيًا وسلسًا ومستمرًا طوال العملية بأكملها.

تتميز المعدات في خطي الإنتاج بدرجة عالية من الأتمتة، وتشمل دقة تحديد موضع عالية وجودة لحام مستقرة. ويمكنها خفض تكاليف العمالة بشكل كبير مع تلبية احتياجات أحواض بناء السفن إلى إنتاج بكميات كبيرة على نطاقات مختلفة.

صُممت المعدات بهياكل آلات قوية ومتينة، وهي مجهزة بـ نظام تحكم كهربائي ذكي لتسهيل التشغيل والصيانة. وتساعد هذه الحلول شركات بناء السفن على تحقيق تحسينات ملموسة في خفض التكاليف وتحسين الجودة وكفاءة الإنتاج، مما يجعلها خيارًا مثاليًا للمعدات الداعمة في خطوط إنتاج الهياكل الفولاذية للسفن.

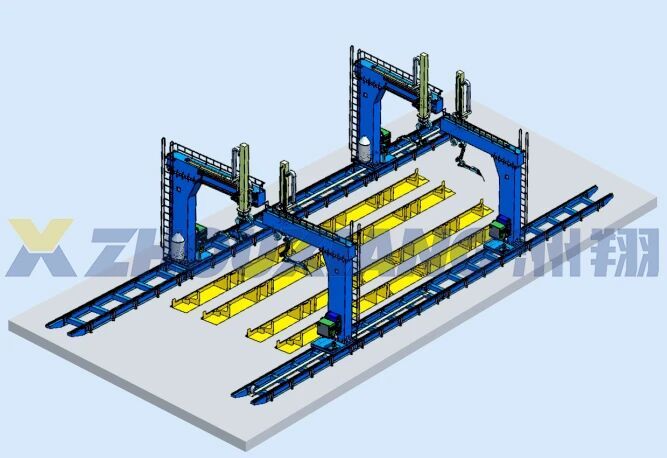

محطة لحام ذكية للتجميعات الفرعية

استجابةً للتحديات الحالية التي تواجه صناعة بناء السفن، بما في ذلك الارتفاع الحاد في حجم الطلبات، وعدم كفاية الطاقة الإنتاجية، وانخفاض مستويات الأتمتة، طورت تشوشيانغ محطة لحام ذكية للتجميعات الفرعية تتميز بهندسة تعاونية «رئيس واحد وعدة تابعين».

تدمج محطة العمل مجموعة من التقنيات الأساسية، بما في ذلك استيراد النماذج ثلاثية الأبعاد، والتخطيط الذكي للمسارات، وتحديد موضع درزات اللحام بالليزر عالي الدقة، وتجنب الاصطدام الديناميكي، والمطابقة التكيفية للمعلمات، محققةً دقة تحديد موضع درزة اللحام تصل إلى ±0.1 mm.

بفضل تجهيزها بـ نظام اللحام من Bochu بدون تعليم، تتيح محطة العمل إنشاء برامج اللحام مرة واحدة وإعادة استخدامها بشكل متكرر، مما يلغي الاعتماد على برمجة التعليم اليدوية. ويؤدي ذلك إلى تحسين كبير في اتساق اللحام وكفاءة الإنتاج ومعدل النجاح من المحاولة الأولى.

وباعتبار خطوط الإنتاج الثلاثة الرئيسية محورًا لها، أنشأت تشوشيانغ نظام تصنيع ذكيًا يغطي العملية الكاملة للهياكل الفولاذية للسفن، وتوفر خدمات تغطي دورة الحياة الكاملة، بما في ذلك الحلول المخصصة، واختبارات العمليات، والتركيب والتشغيل، والتدريب العملي، والدعم الفني مدى الحياة، لمساعدة أحواض بناء السفن على خفض التكاليف وتحسين الجودة وزيادة الكفاءة والسلامة، وتسريع انتقالها إلى مرحلة جديدة من التصنيع الذكي.
