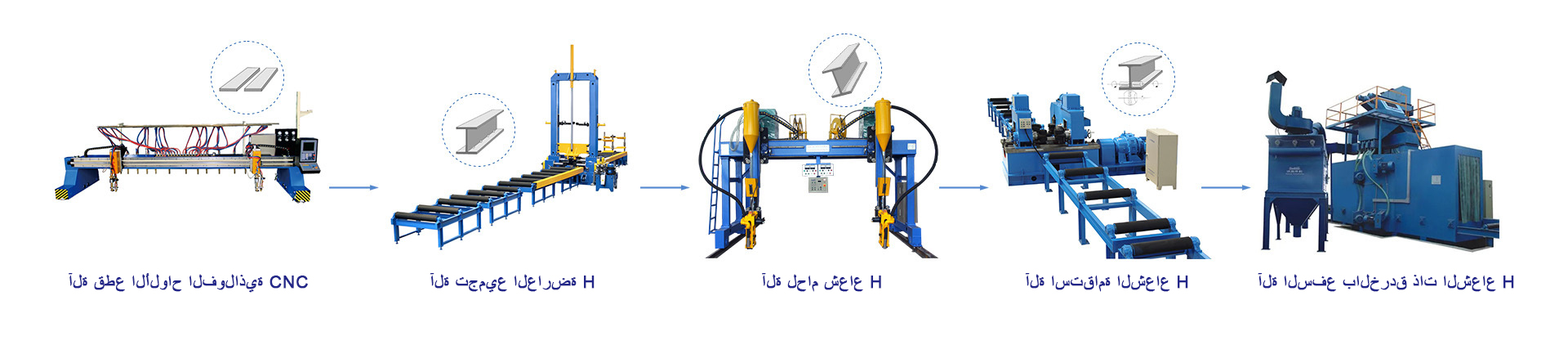

خط إنتاج العارضة على شكل H عبارة عن محطة عمل مشتركة متخصصة في عملية إنتاج العارضة على شكل H. تدمج هذه السلسلة وظيفة القطع والتجميع واللحام والتقويم باستخدام آلة القطع CNC، وآلة تجميع الشعاع H، وآلة استقامة شفة الشعاع H، وآلة اللحام الأوتوماتيكية H-Bean.
مع 31 عامًا من الخبرة المتخصصة في الصناعة، قامت ZhouXiang بتطوير حل شامل لإنتاج شعاع H لعملائنا. يتكون خط الإنتاج لدينا من مجموعة من المعدات ذات الكفاءة العالية، بما في ذلك آلات القطع، آلات التجميع، آلات اللحام، آلات التقويم، وآلات السفع بالخردق. تعمل كل آلة بشكل مستقل ويمكنها إضافة المعدات في مراحل مختلفة وفقًا لحجم الإنتاج، مما يحسن كفاءة الإنتاج.
جودة ممتازة ومصنع 100% من قبل مصنعنا الخاص.
جودة ممتازة ومصنع 100% من قبل مصنعنا الخاص.
نظام صارم لمراقبة الجودة. مراقبة الجودة بنسبة 100% لكل شريط قبل الشحن.
نظام صارم لمراقبة الجودة. مراقبة الجودة بنسبة 100% لكل شريط قبل الشحن.
وقت إنتاج سريع. (30 ~ 45 يومًا) خدمة تصميم مجانية (شعار، عمل فني)
وقت إنتاج سريع. (30 ~ 45 يومًا) خدمة تصميم مجانية (شعار، عمل فني)
لدينا فريق فني محترف، اتصال سريع 24 ساعة.
لدينا فريق فني محترف، اتصال سريع 24 ساعة.

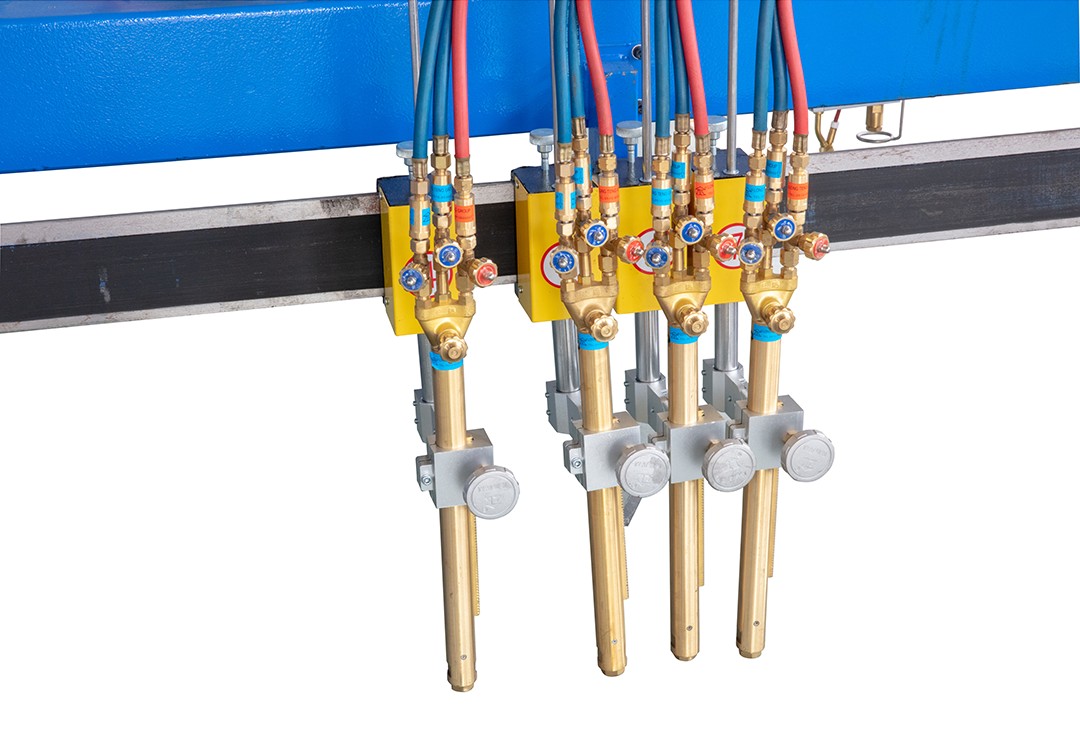

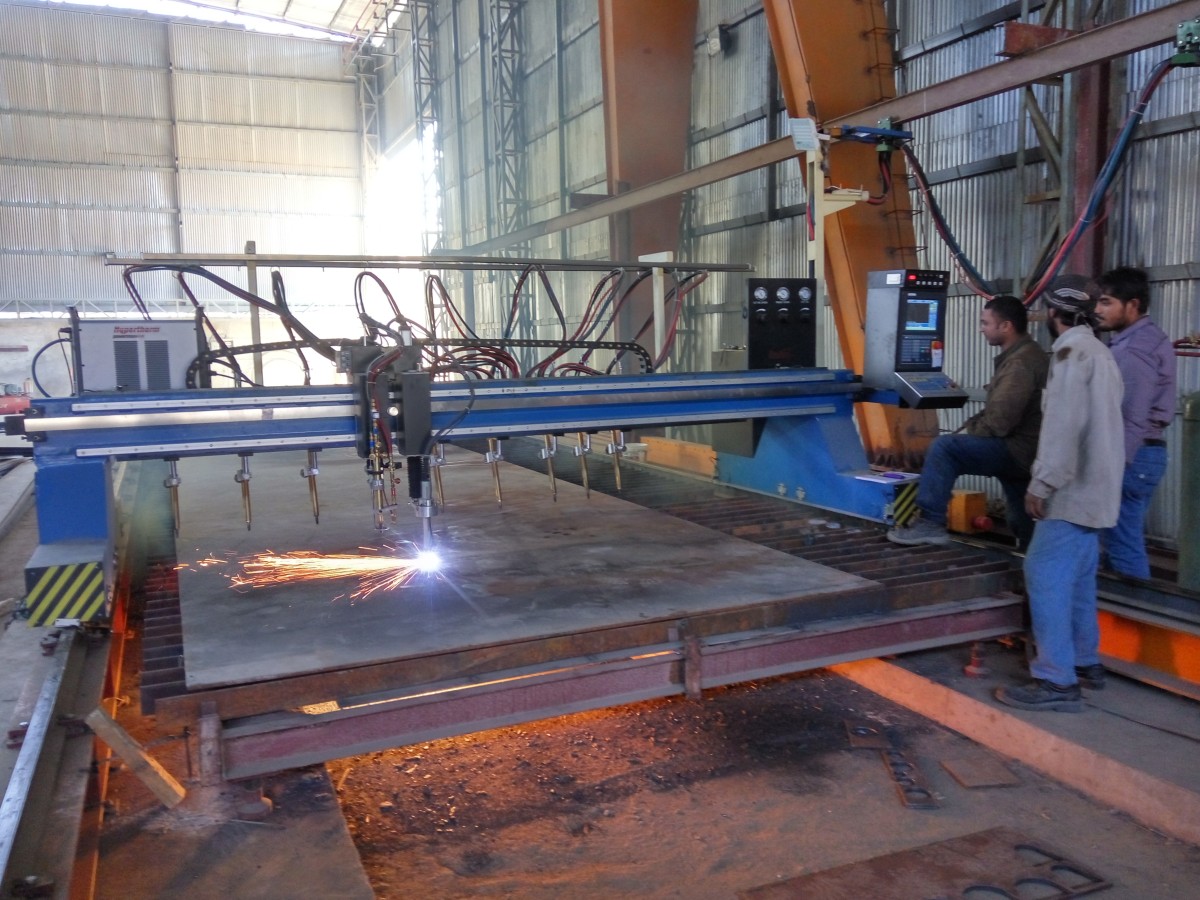

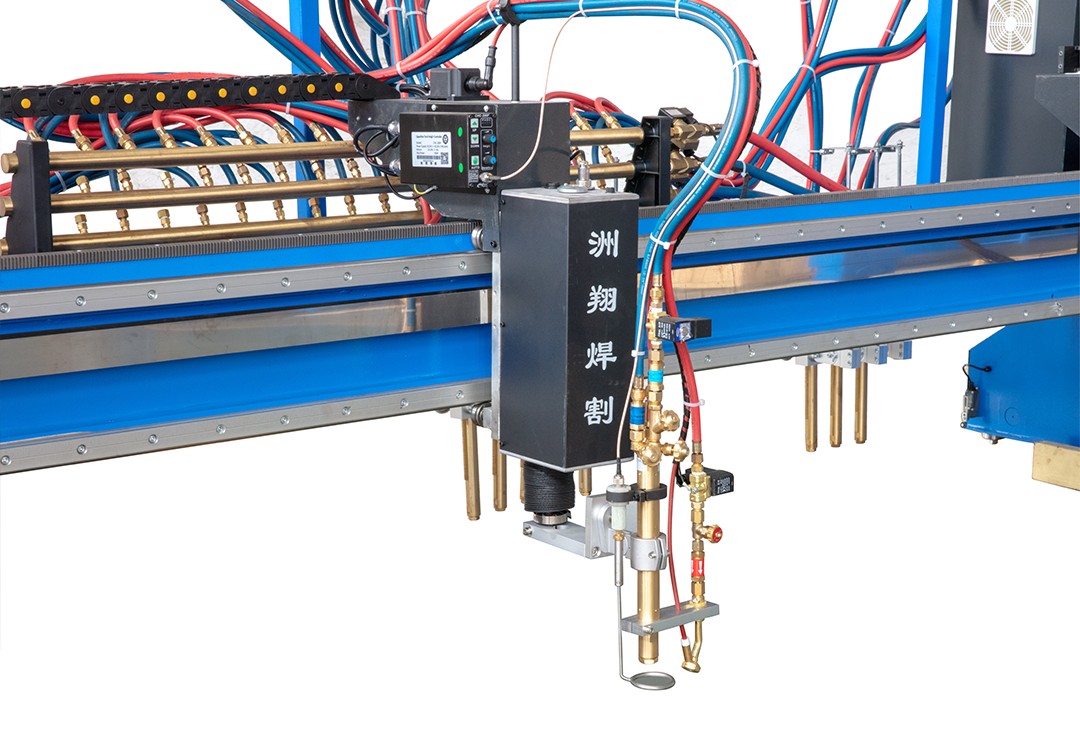

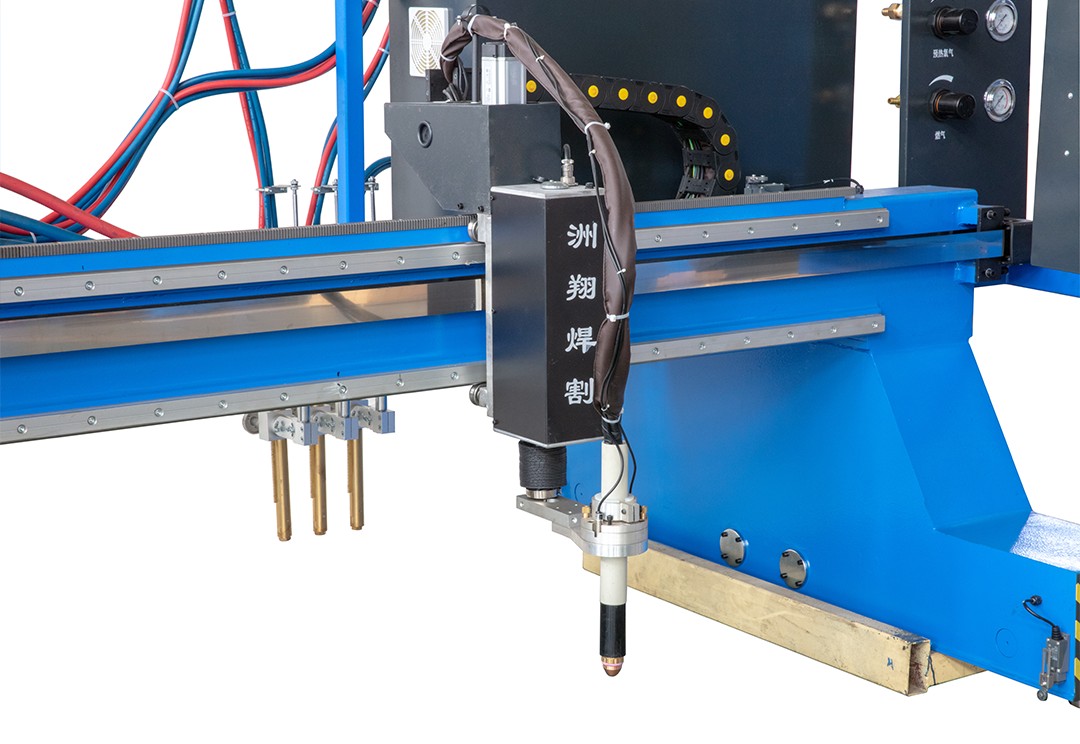

آلة القطع هذه مجهزة برؤوس قطع البلازما ومشاعل القطع باللهب، وهي معدات عالية الكفاءة وعالية الأداء. إنها تعتمد نوع جسر الرافعة، محرك فردي أو محرك مزدوج، ويمكنها قطع المواد المعدنية مثل الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الصفائح المجلفنة، سبائك الألومنيوم، إلخ.

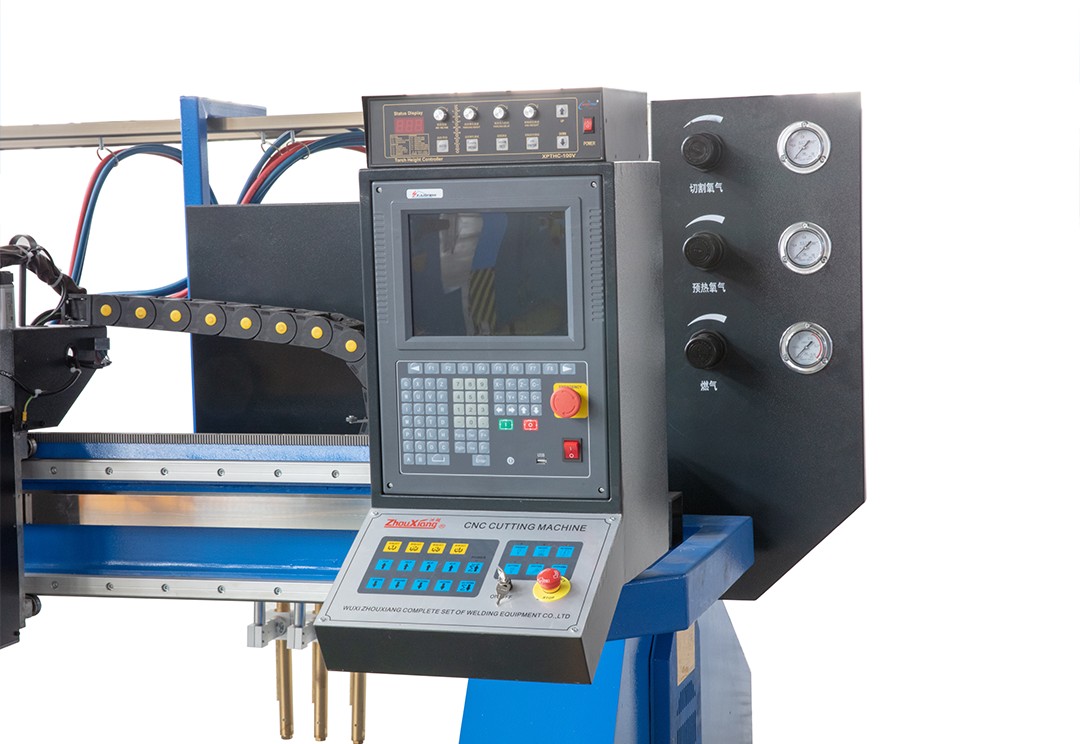

1. نظام CNC: Beijing STARFIRE، Spanish FAGOR، American Hypertherm اختيارية.
2. كل من نهاية القيادة والعوارض المتقاطعة تعتمد هيكل لحام العارضة الصندوقية الذي تم تخفيف الضغط عليه
3. وفقا لمتطلبات العملاء، مع عملية مريحة.
4. هناك مانع للنتائج العكسية مجهز على الشعلة والذي يمكن أن يمنع مخاطر السلامة أثناء عملية القطع.

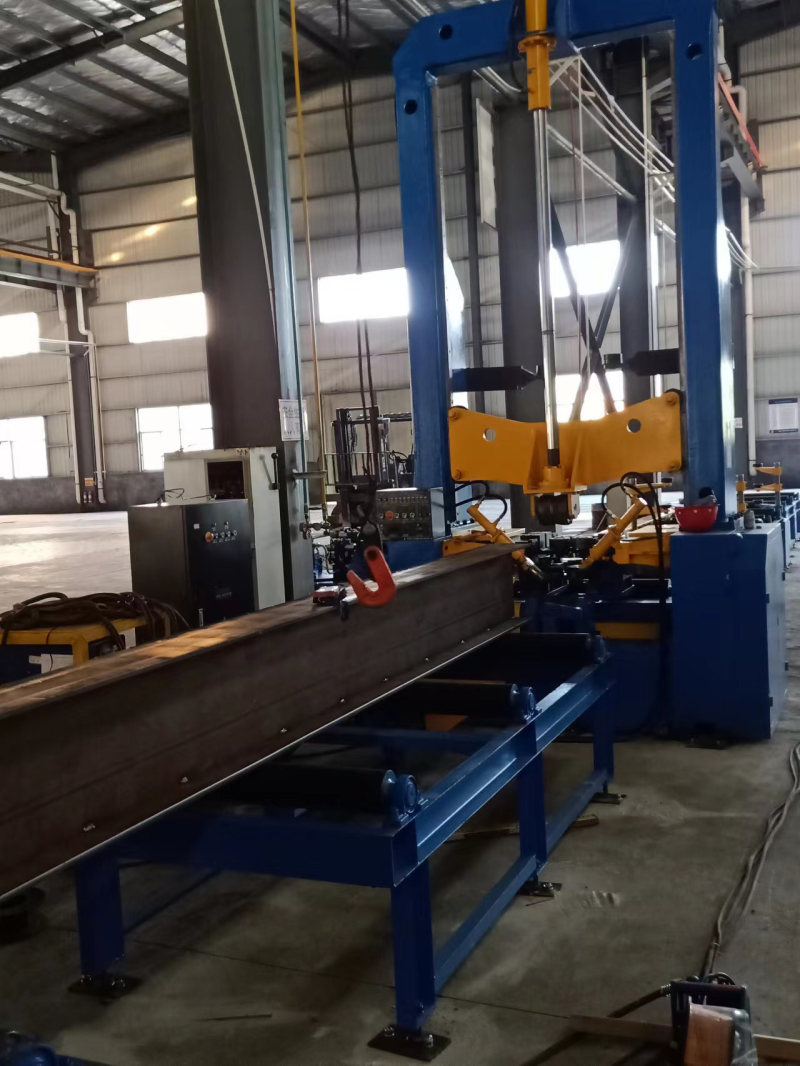

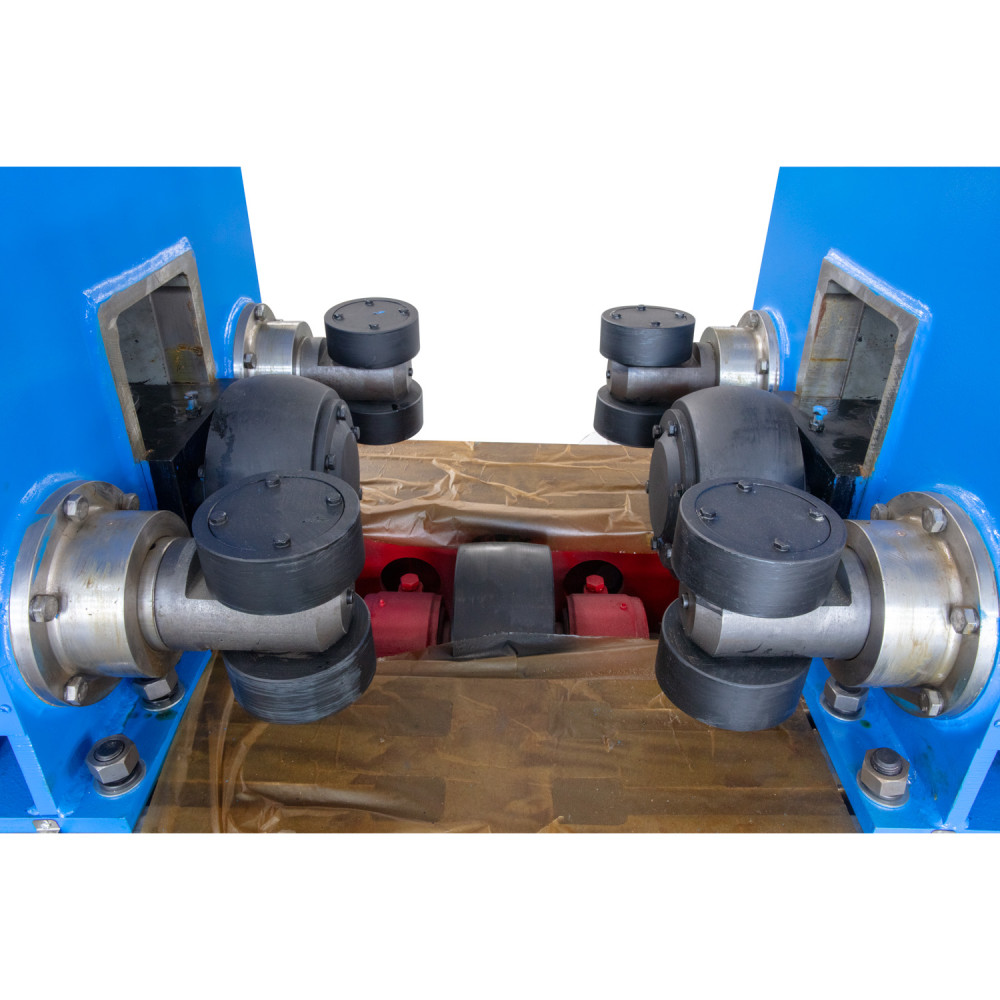

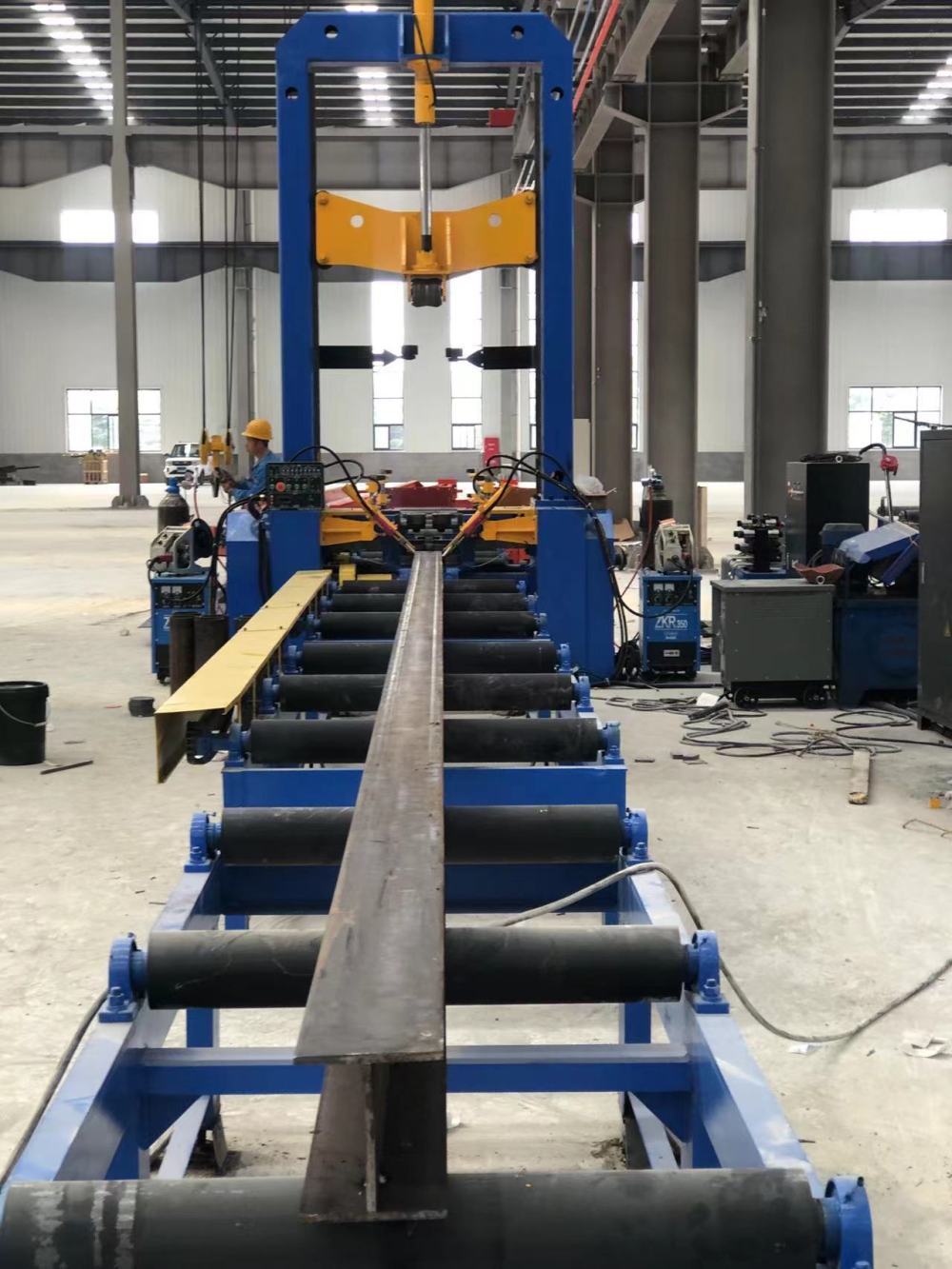

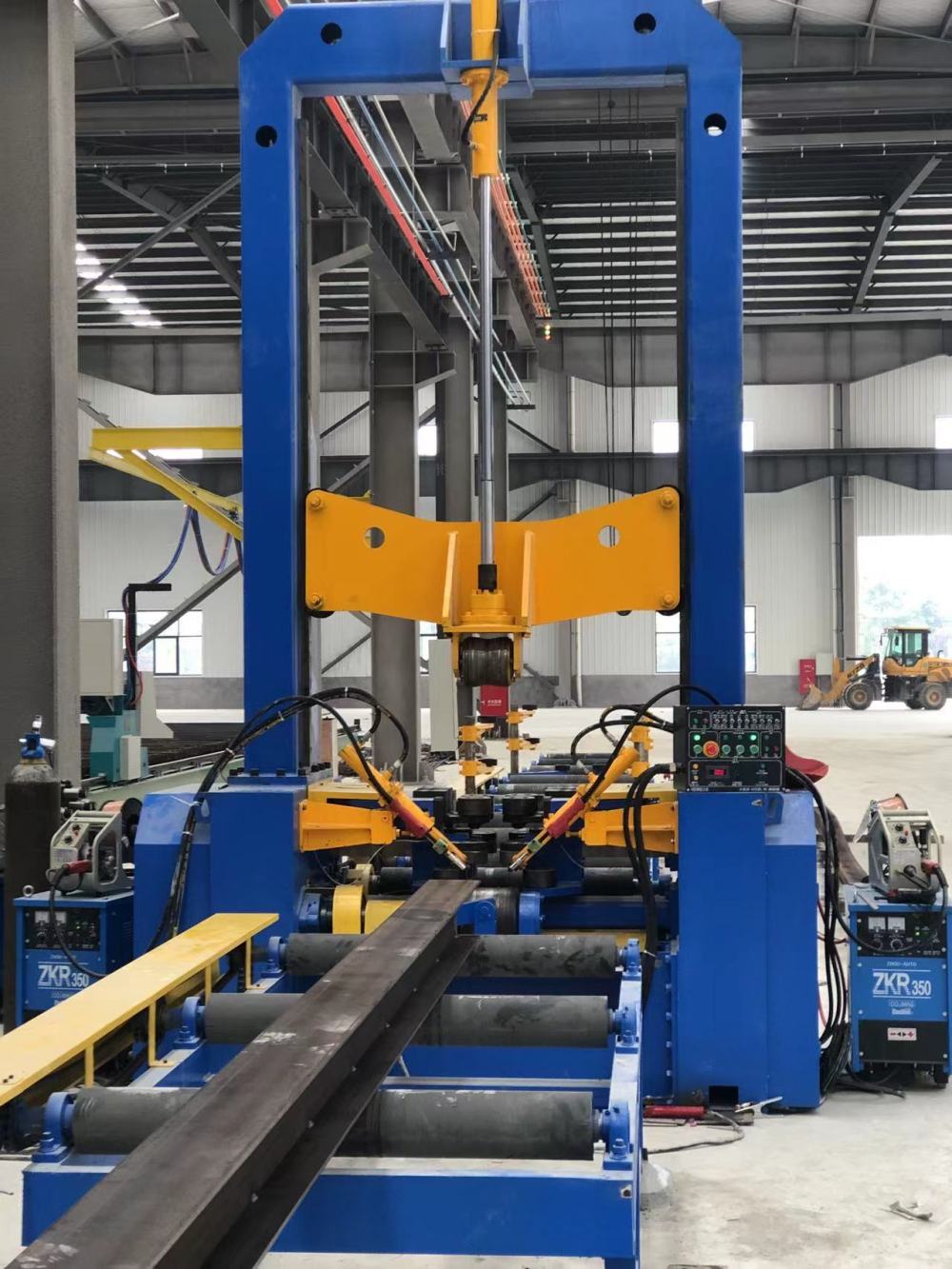

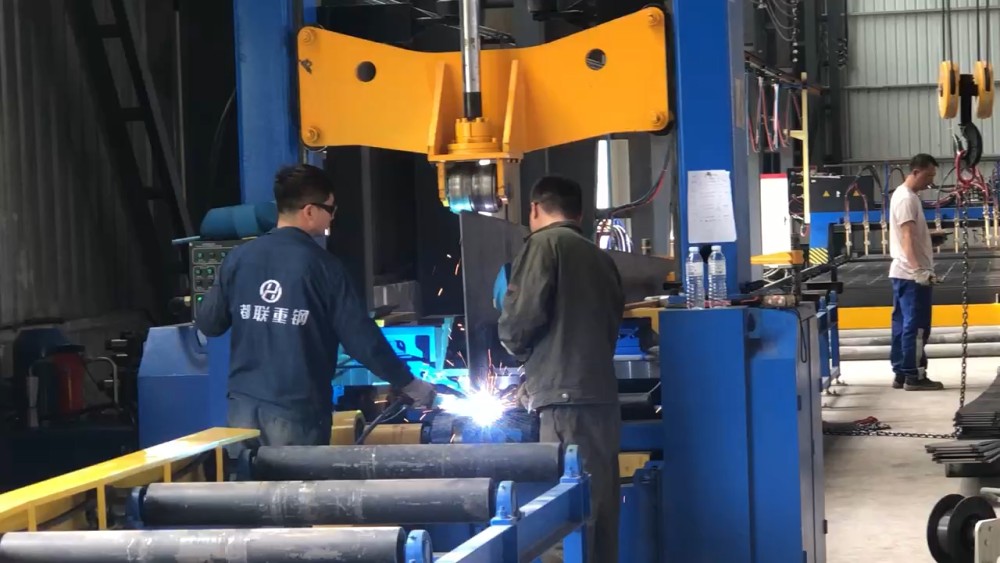

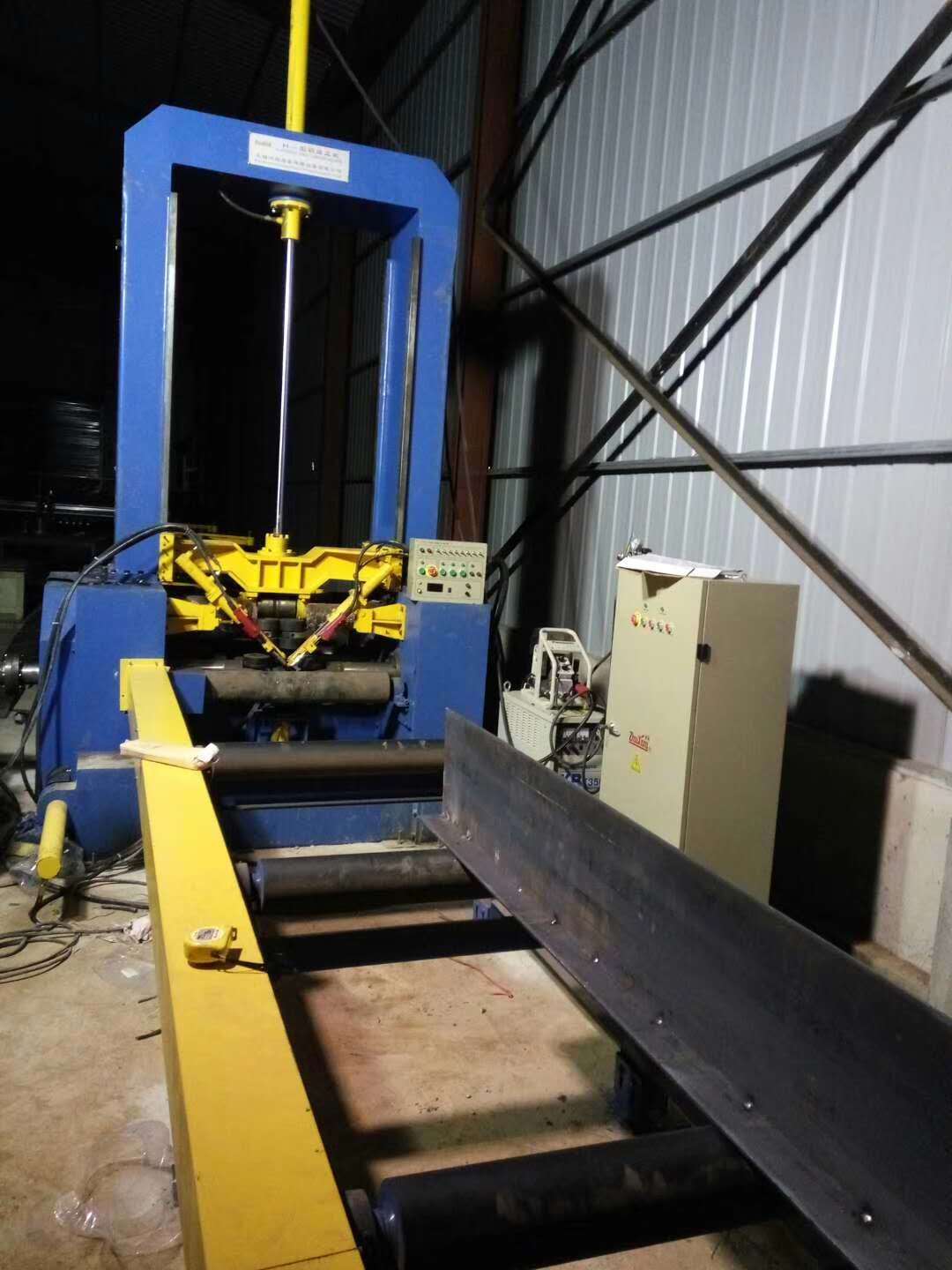

1. المكونات الرئيسية لهذه الآلة هي أجزاء هيكلية ملحومة، وقد تم تخفيف الضغط على المكونات الرئيسية
2. يمكن لهذه الآلة إنتاج شعاع h بحجم أكبر وفقًا لمتطلبات العملاء، ويمكن أن يصل الحد الأقصى لحجم ارتفاع الويب إلى 3 أمتار
3. التمركز الأوتوماتيكي للحافة والشبكة يستخدم المحرك الهيدروليكي والعتاد
4. هذه الآلة مجهزة بجهاز دعم إضافي للويب الكبير.
5. مادة عجلة الضغط، عجلة التوجيه وعجلة النقل الرئيسية هي 40cr، مع عملية تبريد عالية التردد على السطح
6. هذه الآلة تعتمد نظام التشحيم المركزي

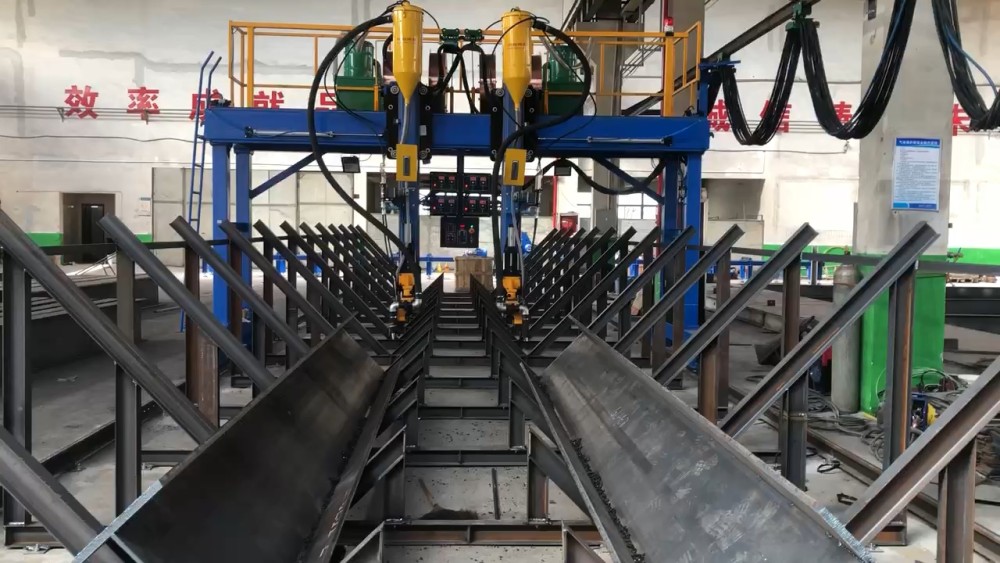

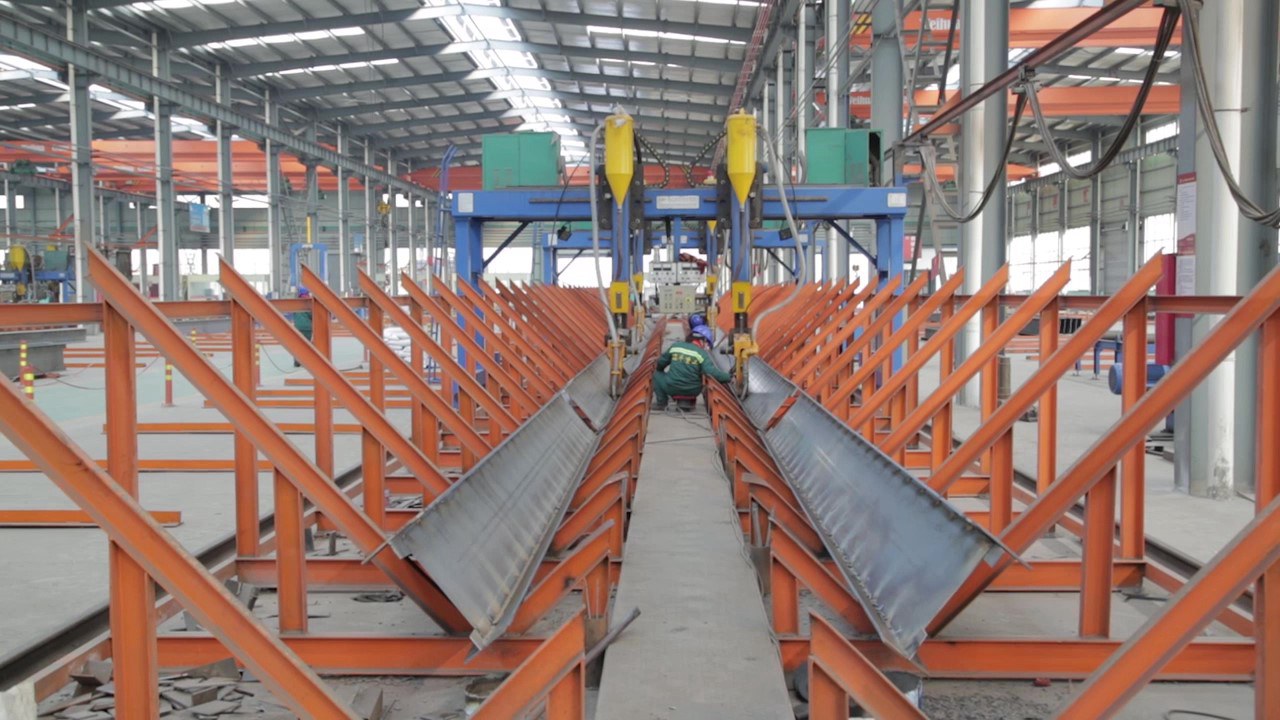

آلة اللحام القنطرية تعمل بشكل أساسي على إجراء اللحام القوسي المغمور على العوارض h المجمعة. يتم وضع العارضتين H على إطار قطعة العمل داخل سكة التوجيه في موضع لحام على شكل قارب بزاوية 45 درجة ← تنتقل القنطرية العملاقة على قضبان التوجيه بسرعة اللحام المعدلة ← استخدم آلتي لحام قوسي مغمور للحام درزتي لحام في نفس الوقت ← اعتماد إطار توجيه القوس لتتبع خط اللحام تلقائيًا ← اعتماد نظام تسليم واسترداد التدفق التلقائي.
يمكن تجهيز آلة اللحام القنطرية هذه بأنواع مختلفة من رفوف توجيه القوس، ويمكنها لحام العارضة h، والعارضة الصندوقية، والعارضة المتقاطعة عن طريق تغيير رف التوجيه القوسي.

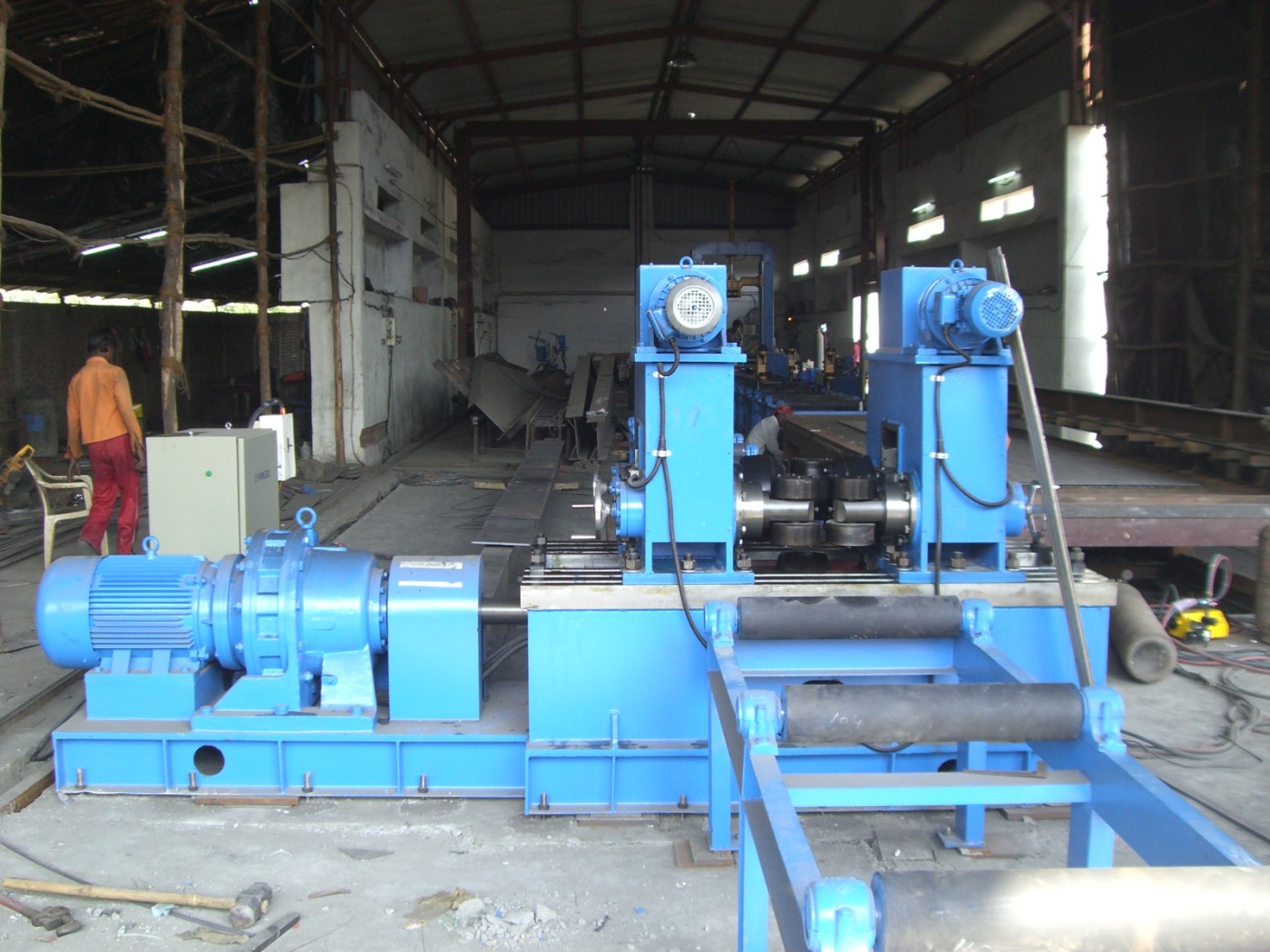

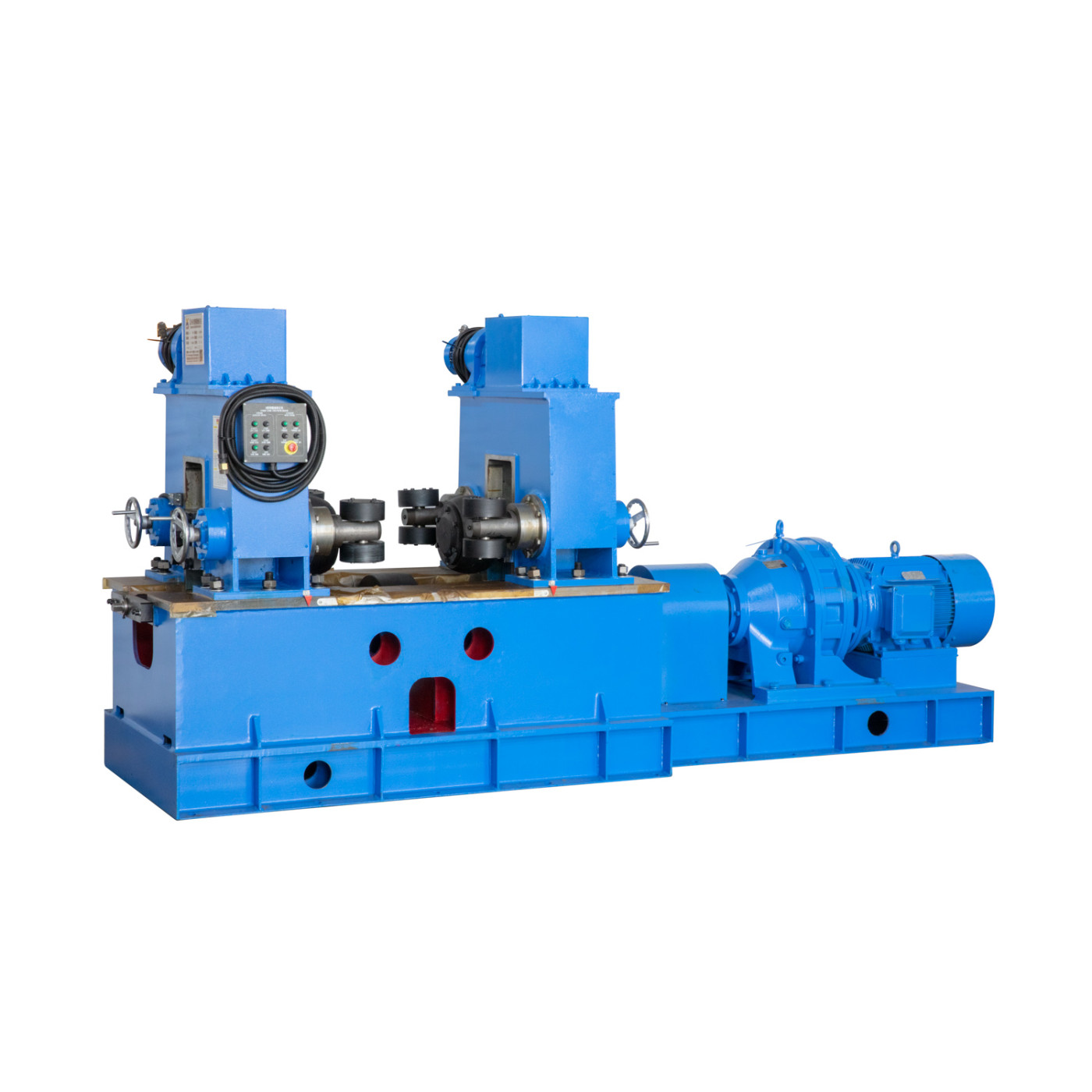

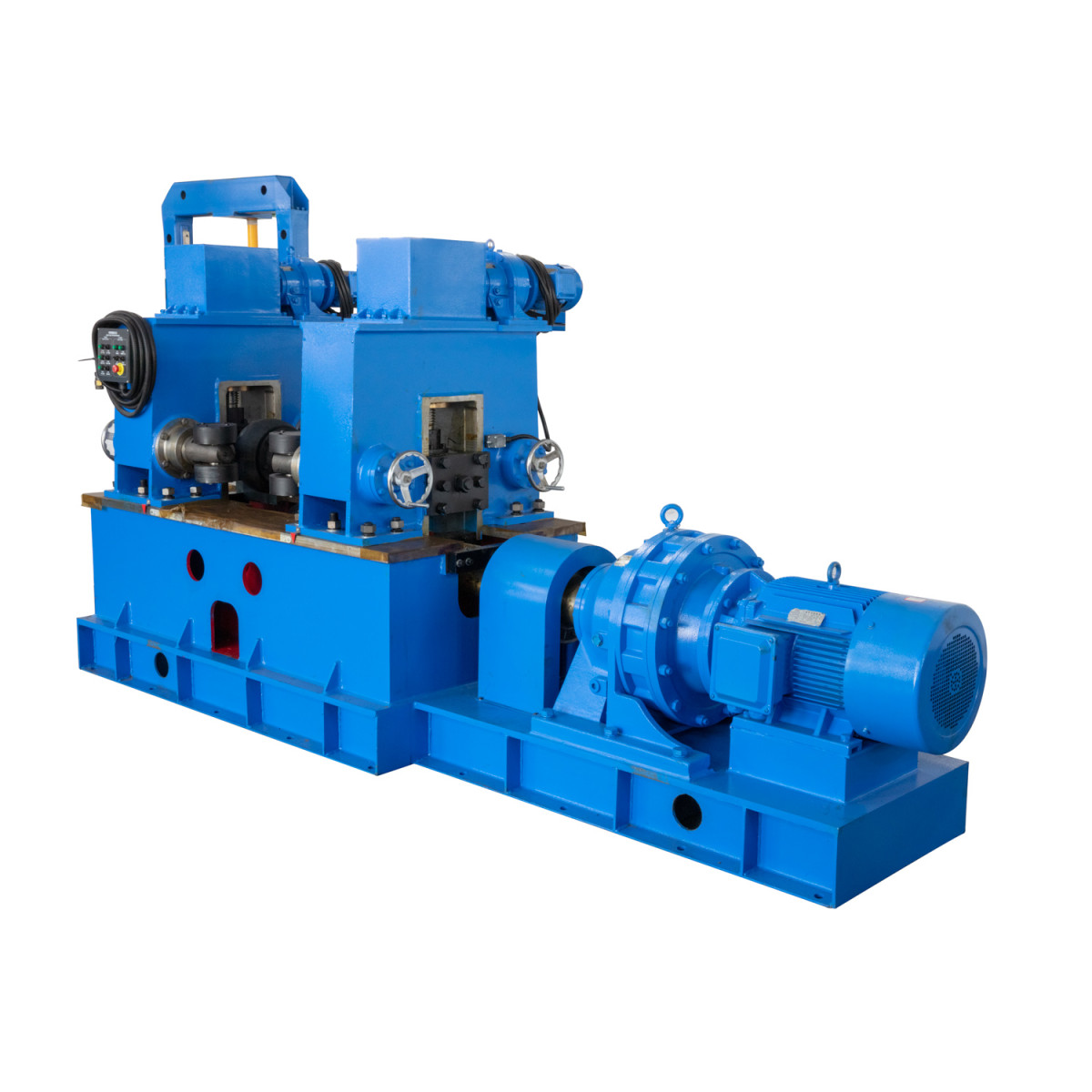

يتم استخدامه بشكل رئيسي لتصحيح الحافة المشوهة. إنها معدات خاصة لتقويم تشوه شفة العارضة h
1. الإطار الرئيسي عبارة عن هيكل إطار متكامل مع تخفيف الضغط، ويتم معالجته وتشكيله في خطوة واحدة بواسطة آلة الحفر والطحن من النوع الأرضي CNC
2. مادة الأسطوانة العلوية هي 35crmo، وقد تم تحسين مقاومة التآكل بعد عملية المعالجة الحرارية والطحن.
3. مادة أسطوانة النقل الرئيسية هي 40cr مع عملية تزوير متكاملة، بالإضافة إلى عملية التبريد والطحن ذات التردد العالي على السطح

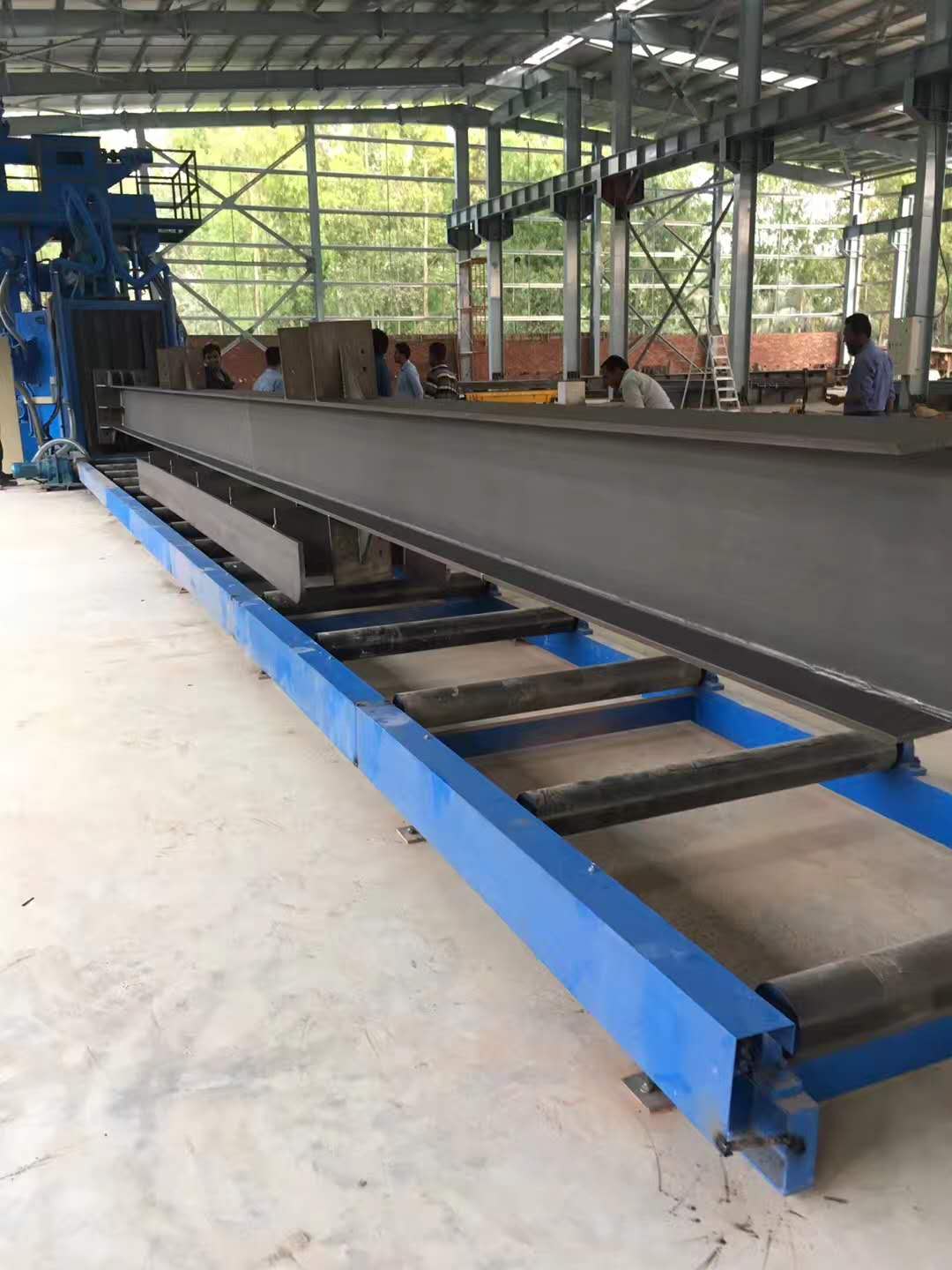

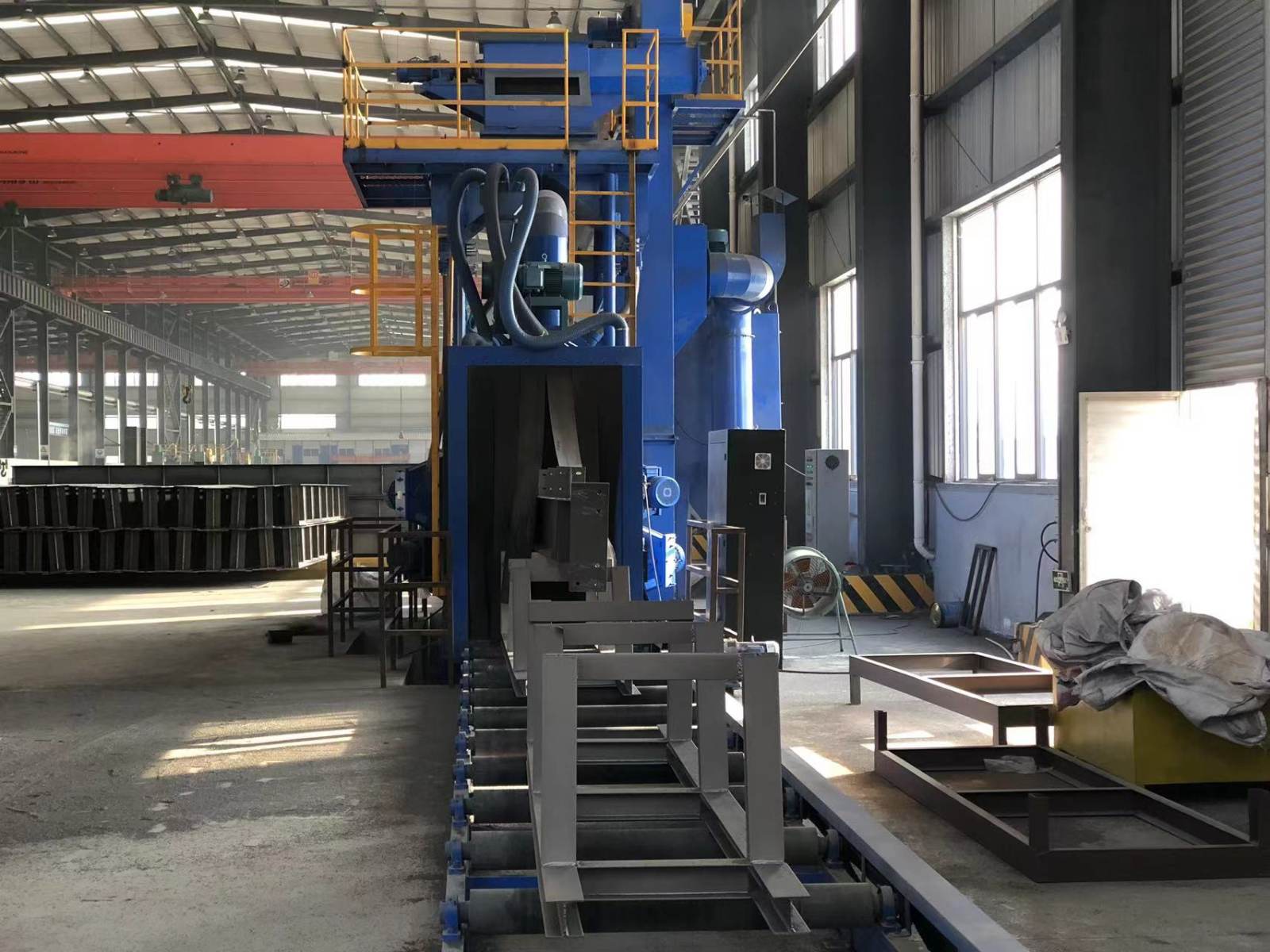

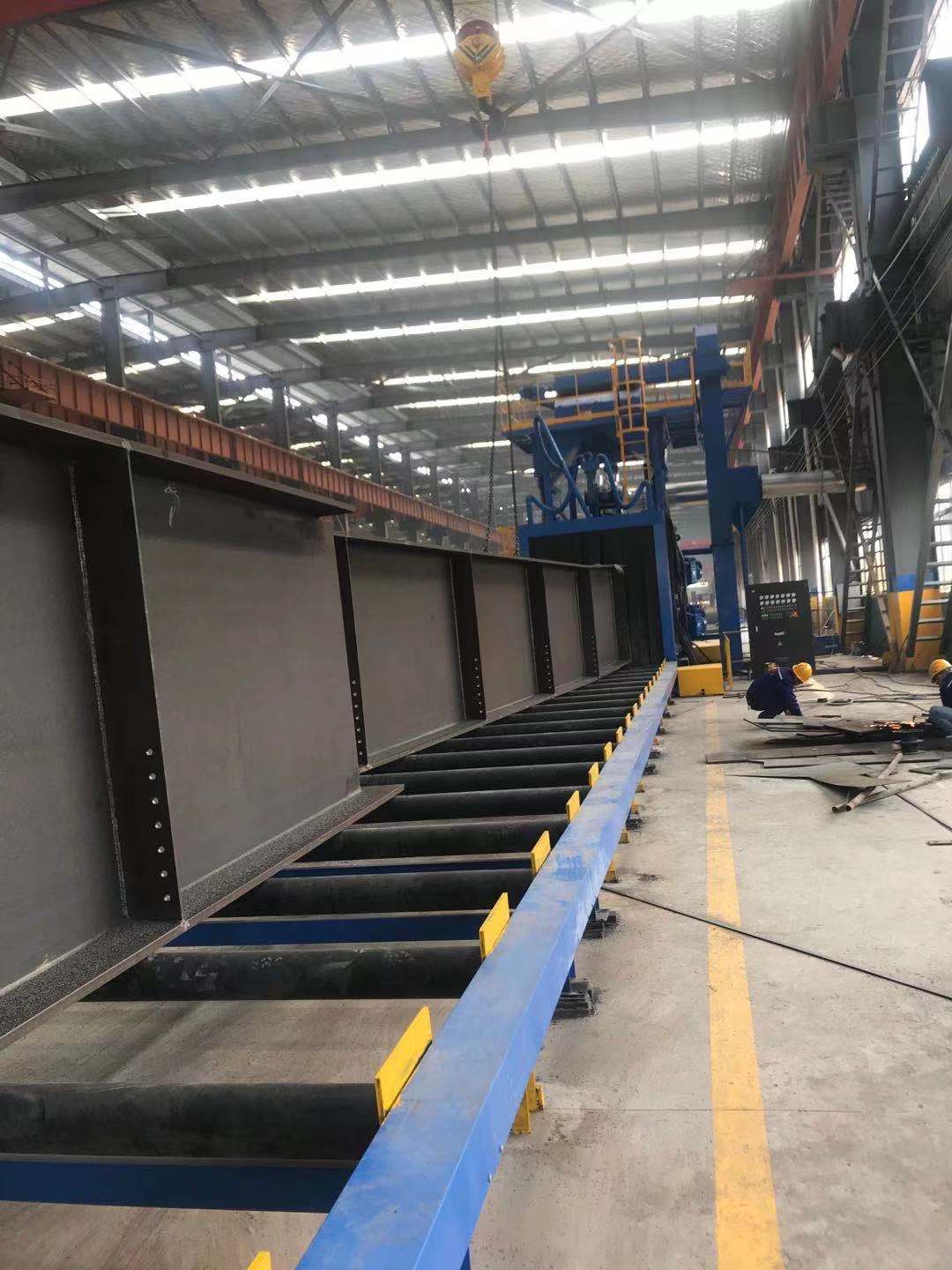

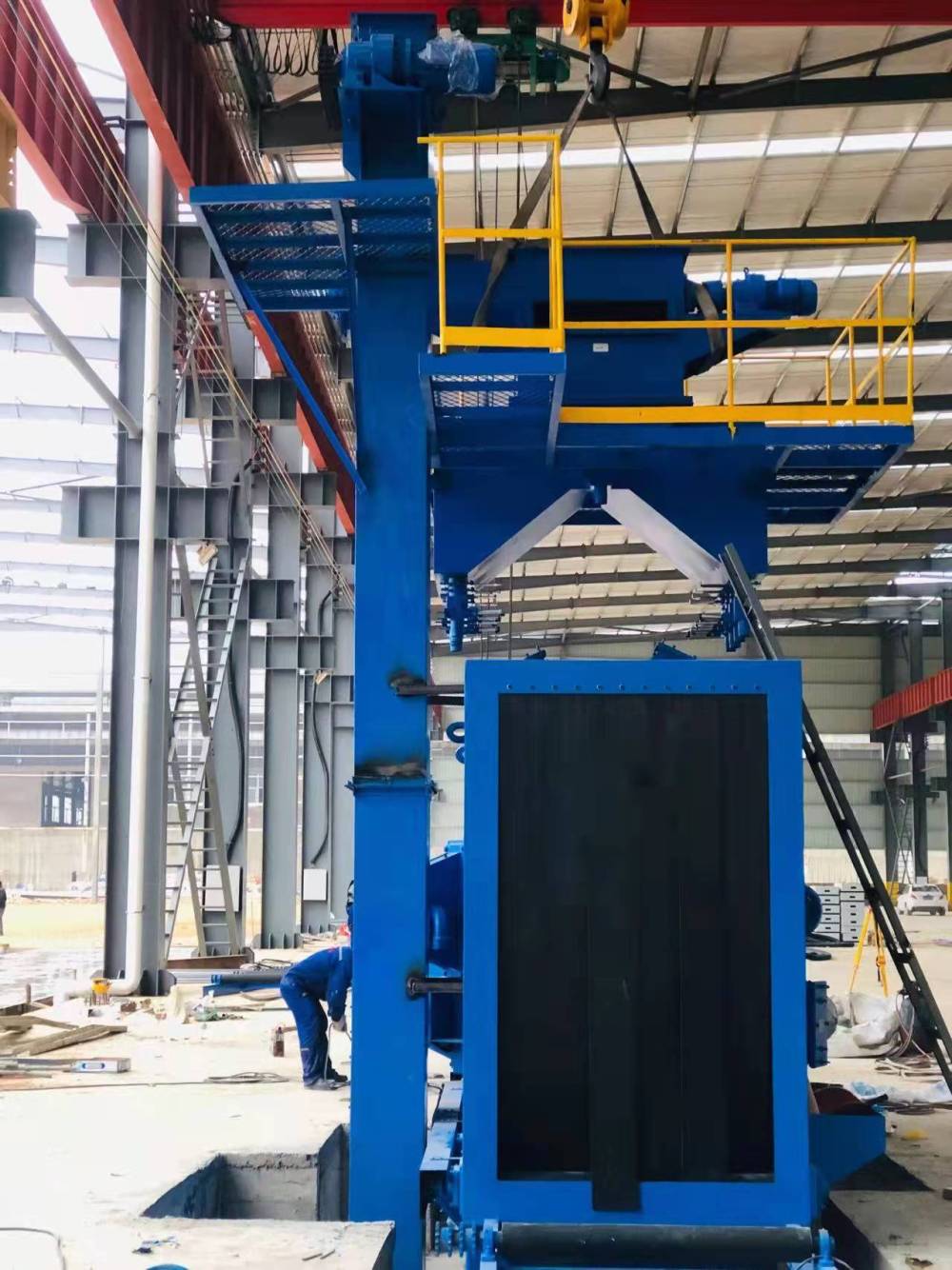

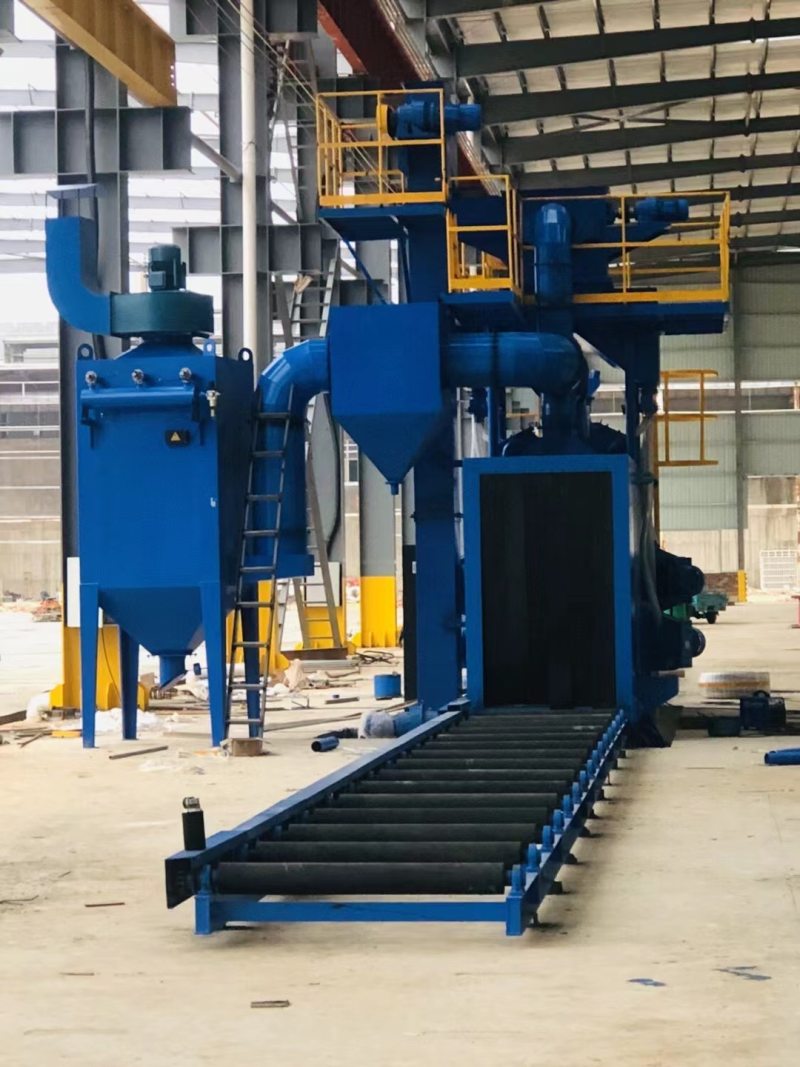

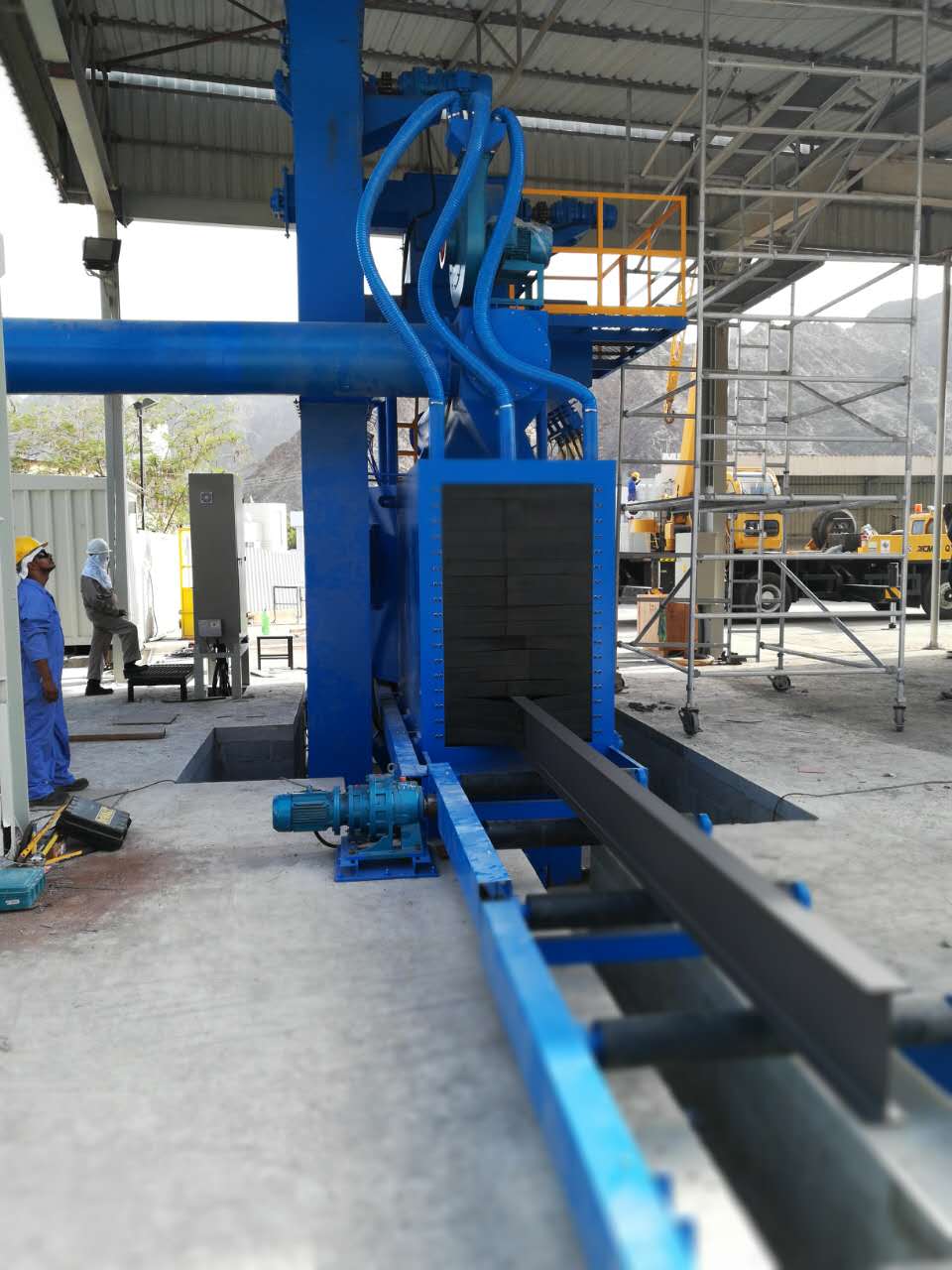

آلة السفع بالخردق هي نوع من معدات السفع بالخردق، والتي يتم تطبيقها لتنظيف سطح قطعة عمل لحام الهيكل الفولاذي، والفولاذ على شكل H، واللوحة وغيرها من التشكيلات الجانبية. يمكنها تنظيف البقع الصدئة، القشور الصدئة، خبث اللحام على سطح قطعة العمل، بالإضافة إلى إجهاد اللحام، من أجل إزالة الضغط وتحسين جودة طلاء السطح ومقاومة التعفن للهيكل الفولاذي والفولاذ.
إنها تستخدم مكبر QZ320 لتحسين كفاءة التنظيف وبيئة العمل. لديها أكثر من 3 سنوات من عمر الخدمة. الأجزاء القابلة للتآكل لها عمر خدمة طويل، وسهلة الاستبدال.

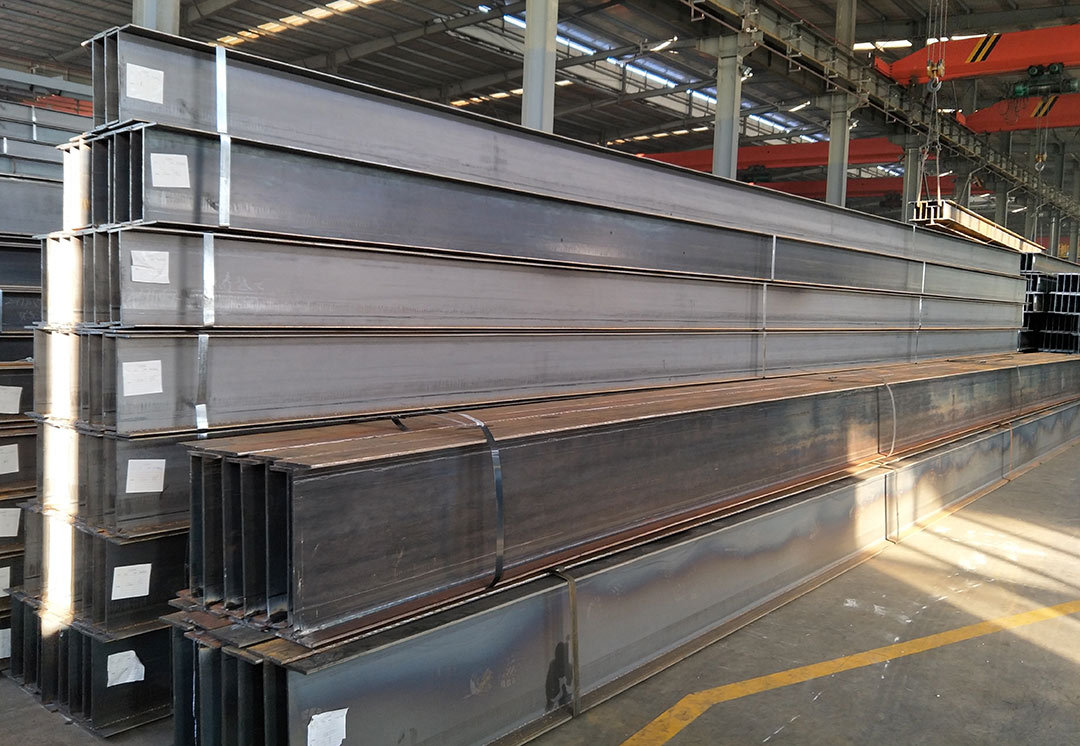

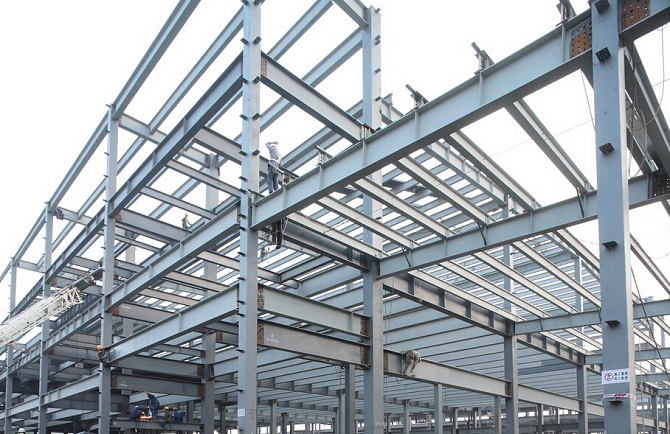

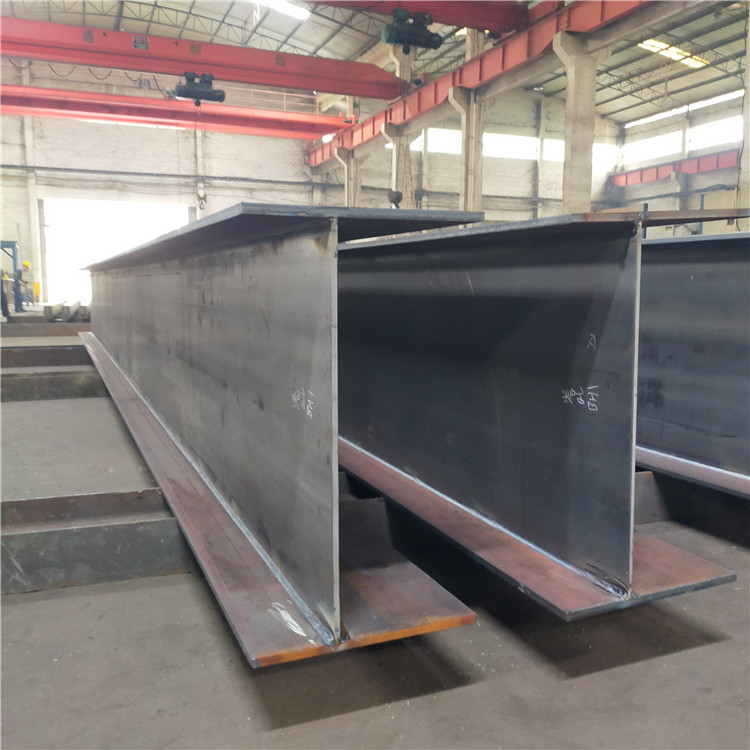

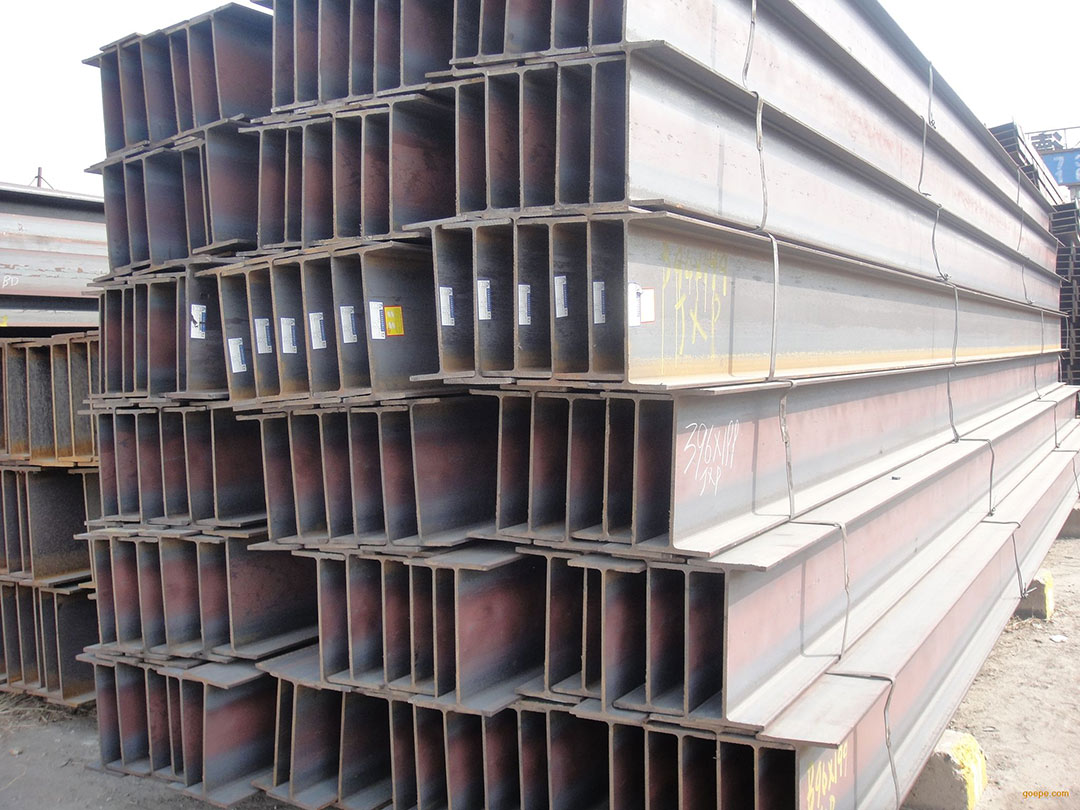

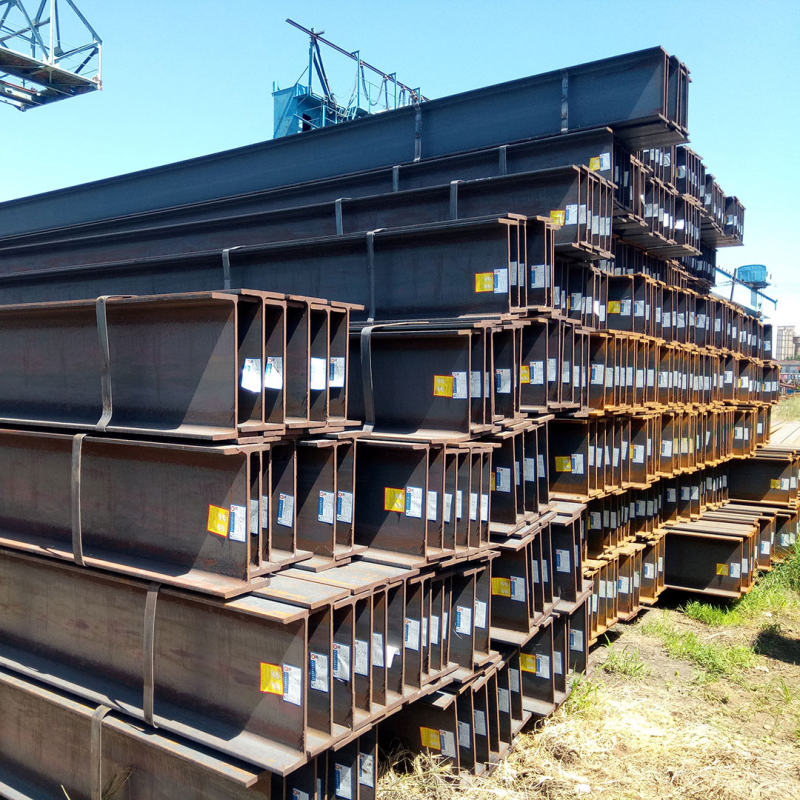

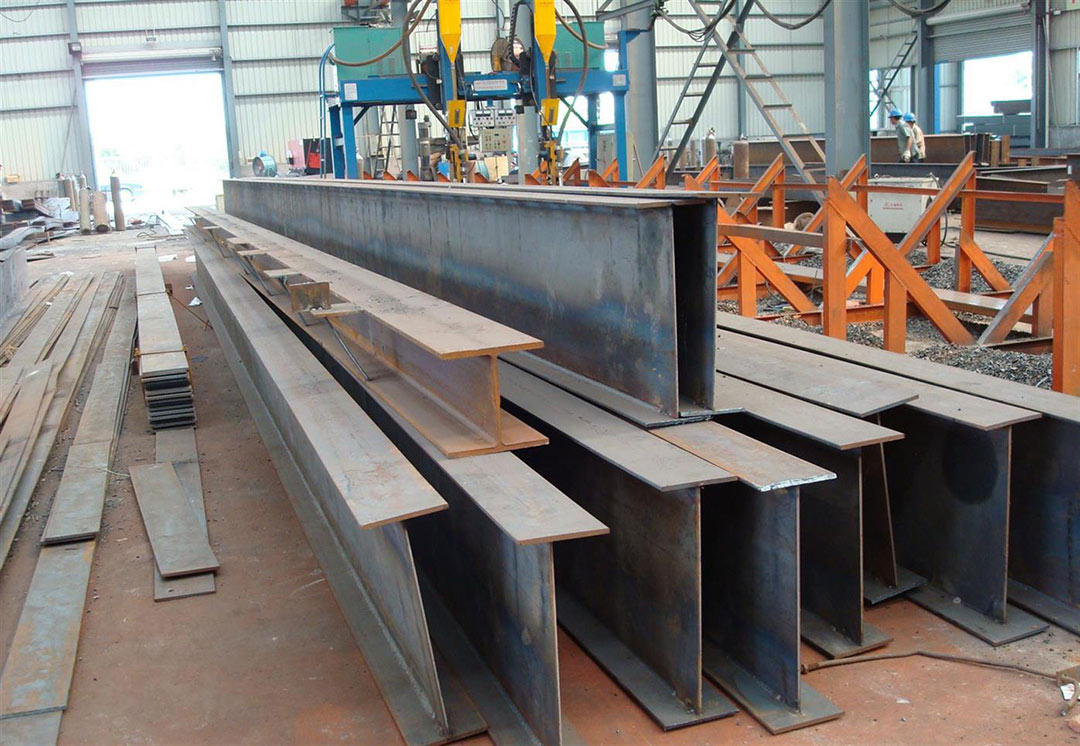

عرض المنتجات النهائية
