[معدات المعالجة الثانوية] آلة قطع متعددة الجوانب
2023-04-11

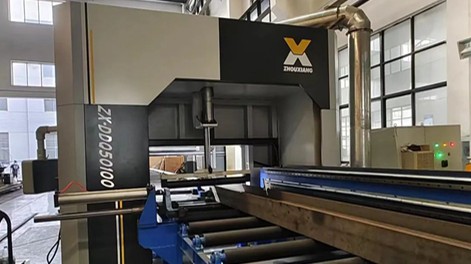

未标题-1


آلة القطع المتعددة الجوانب


باعتبارها معدات معالجة خاصة للقطاعات النهائية، فإن آلة القطع المتعددة الجوانب Zhouxiang تستخدم على نطاق واسع في مبنى تجميع الهيكل الفولاذي.

يمكن لآلة القطع متعددة الأشكال أن تحقق التحميل التلقائي للملفات، والتغذية الأوتوماتيكية، والقطع الأوتوماتيكي، وعملية النقل الأوتوماتيكية. يحقق تطبيق القطع الآلي المرن ثلاثي الأبعاد المتطور وظيفة القطع المائل، ويعتمد الملف الشخصي والشعلة وظيفة تحديد المواقع؛ يمكن لآلة القطع تحقيق القطع الحراري للعارضة H، والعارضة I، والقناة والزاوية في أي شكل لفة وفتحة مفتوحة، وطرق القطع هي القطع بالبلازما واللهب.


المواصفات الفنية للمعدات

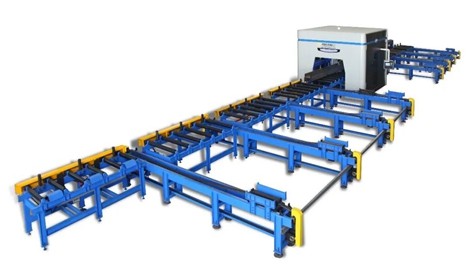

微信图片_20230414162244


المواصفات الفنية

نوع القطعشعاع H، قناة، زاوية فولاذية، إلخ
نموذج القطعغرامة البلازما واللهب
طول القطع الفعال≤15000MM
سرعة القطع10-3500MM/MIN
سمك القطع≤ 20MM
انحراف طول القطع±1.5MM


* الزاوية: 100-400 ملم.

قطر الأنبوب المستدير: 100-600 مللي متر.

أنبوب مربع/مستطيل: 100-500 مم.

الشعاع H: لوحة الجناح 100-300 مم، لوحة الويب 100-600 مم




وظائف نظام التحكم

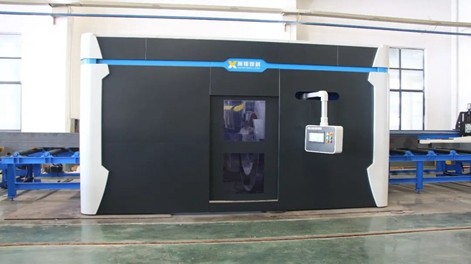

微信图片_20230414162247

微信图片_20230414162252


الجسم الرئيسي لنظام التحكم هذا هو روبوت Fanuc الياباني ومجهز ببرنامج محاكاة برمجة غير متصل بالإنترنت. لديها واجهة تفاعلية أنسنة، عملية بسيطة، تصوير ثلاثي الأبعاد بديهي؛ محاكاة القطع الديناميكية في لمحة، وذاكرة نقطة التوقف مع المسار الأصلي للخلف ثم العودة إلى وظيفة القطع؛ التشخيص الذاتي للخطأ وخطأ التشغيل، التمييز الذكي، عرض التنبيه التلقائي، وظيفة التشخيص التلقائي؛ وظيفة استدعاء وتحرير برنامج ماكرو غنية وقابلة للتوسيع؛ العرض الصيني، وظيفة الحوار بين الإنسان والآلة. مع وضع البرمجة عبر الإنترنت وغير متصل، يمكنه تبادل المعلومات مع الخارج من خلال قرص U، والشبكة، وما إلى ذلك، ويمكنه إدخال التعديل المؤقت يدويًا. يتم التحكم في تحميل وتفريغ هذه المعدات وغيرها من وحدات الوظائف المساعدة بواسطة PLC لوحدة توسيع الروبوت، ويتواصل الروبوت مع بعضهم البعض من خلال شبكة ETHCAT لتبادل معلومات الحالة وتعليمات التشغيل، والتي تكون متكاملة ومؤتمتة للغاية.

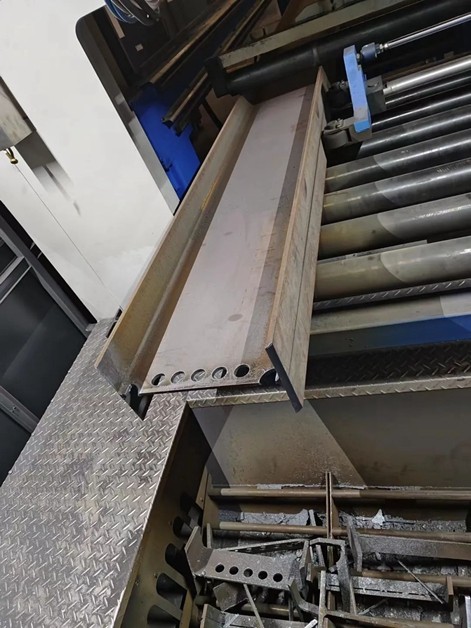

قطع العينات


微信图片_20230414162255

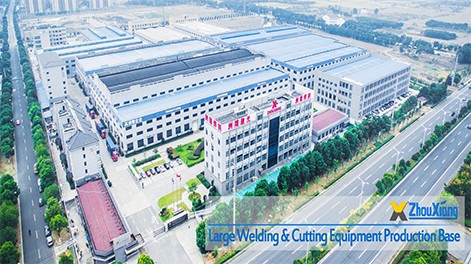

工厂

مؤسسة تشوشيانغ

متخصصة في إنتاج خط إنتاج الفولاذ الخفيف والثقيل على شكل H، وخط إنتاج العارضة الصندوقية، وخط الإنتاج الأفقي، واللحام المزدوج الربط، والخط الأوتوماتيكي للاستقامة، وجميع أنواع خطوط التجميع الآلية المخصصة؛ بما في ذلك آلة القطع بالبلازما باللهب باستخدام الحاسب الآلي، وآلة القطع المسطحة بألياف الليزر، وآلة قطع الأنابيب بالليزر، وآلة متكاملة للأنابيب والألواح، وآلة اللحام بالليزر المحمولة، وآلة تجميع الشعاع H، وآلة اللحام القوسي المغمور العملاقة، وآلة استقامة الشعاع H، والطلقة آلة التفجير ، آلة اللحام والاستقامة المتكاملة لتجميع H-Beam ، آلة اللحام الخاصة ، الآلة المساعدة ، آلة التدحرج ، آلة ثني التشكيل الجانبي ، آلات اللحام المختلفة ، إلخ ،

مصنوعة بواسطة Zhouxiang، جودة احترافية، دقة عالية، سرعة عالية.

التكنولوجيا الرائدة والجودة المستقرة والمنتجات تباع بشكل جيد في الداخل والخارج.
