آلة قطع الشعاع

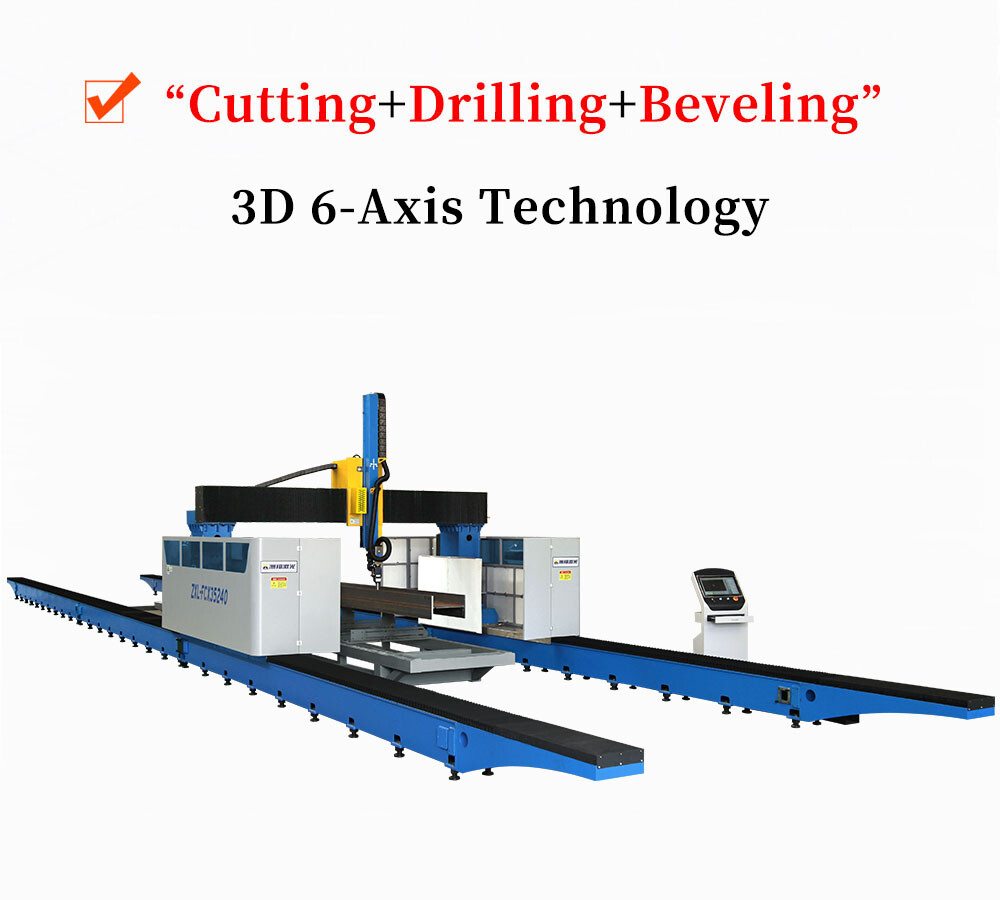

خط المعالجة الثانوية بالليزر H-beam هو منتج تكنولوجي متقدم يدمج القطع بالليزر والآلات الدقيقة والتفتيش الذكي وتقنية CNC ثلاثية الأبعاد بخمسة محاور. يتمتع هذا المنتج بقدرة قوية على التكيف ويمكن تخصيصه، وهو مناسب للصلب على شكل H والفولاذ المنحني والفولاذ القنوي والمقاطع الأخرى.
اتصل بنا

وصف المنتج



مقدمة المنتج:

خط معالجة شعاع الليزر هو منتج تكنولوجي متقدم يدمج القطع بالليزر والآلات الدقيقة والتفتيش الذكي وتقنية CNC ثلاثية الأبعاد بخمسة محاور. في مجال معالجة الهياكل الفولاذية، لا تزال طرق القطع اليدوية وشبه الأوتوماتيكية التقليدية مستخدمة على نطاق واسع، مما يخلق حاجة ملحة لنهج معالجة عالي الكفاءة وعالي الجودة لتعزيز الإنتاجية والجودة مع تقليل تكاليف العمالة. تلتزم ZhoXiang Laser بتقديم معدات معالجة آلية ذات كفاءة عالية ودقة وفعالية من حيث التكلفة، بهدف استبدال طرق الإنتاج القديمة التي تتميز بتكاليف العمالة العالية والكفاءة المنخفضة والعمليات المعقدة. يساهم هذا التحول في النهج بشكل كبير في تعزيز كفاءة الإنتاج وجودة المنتج للمستخدمين. يتميز المنتج بقدرة قوية على التكيف وقابل للتخصيص ويجد تطبيقات واسعة النطاق في عوارض H والفولاذ المنحني والفولاذ القنوي والمزيد.


المعلمة:

لا. نموذج زد اكس-اف سي اكس50120
1 مجموعة قطع الفولاذ الملف الشخصي الارتفاع: 150 مم ~ 800 مم
العرض: 250 مم ~ 1200 مم
الطول ≦ 26000 مم
2 السفر على المحور X 2000 مم
3 السفر على المحور Y 26000مم
4 السفر على المحور Z 900 ملم
5 دقة تحديد موقع المحور X/Y ±0.25 مم
6 تكرار المحور X/Y ±0.05 مم
7 أقصى سرعة لـ X/Y/Z 30م/دقيقة
8 زاوية تأرجح المحور A ±90 درجة
9 زاوية تأرجح المحور B ±90 درجة
10 أقصى تسارع 0.2 جيجا
11 المراحل 3
12 مواصفات الطاقة 380 فولت/50 هرتز
13 مستوى حماية الطاقة الإجمالي IP54
14 قوة الليزر 12000 واط

سمات:


1. مزود بقاعدة بيانات لعملية القطع، مما يسمح بتكوين بيانات العملية المقابلة بناءً على مواد مختلفة وسمك الورقة.

2. يدعم الاستيراد المباشر للنماذج ثلاثية الأبعاد من برامج مثل Tekla وSolidworks، مما يتيح الرسم المباشر أو تحرير مسارات قطع الفولاذ المحددة داخل برنامج التعشيش. لا حاجة إلى برامج خارجية، مما يعزز كفاءة الإعداد والتعديل.

3.استخدام أجهزة استشعار القياس بالليزر للحصول على قياسات دقيقة.

4. مع الأخذ بعين الاعتبار التشوهات الكبيرة في الفولاذ المقطوع، باستخدام الإحداثيات المكانية كأساس للمعالجة.


1. تصميم محطة العمل المزدوجة: بينما تقوم المحطة A بالقطع، تتعامل المحطة B مع عمليات التحميل والتفريغ.

2. محاذاة المواد التلقائية: استخدام أجهزة استشعار الليزر لتحديد محور الفولاذ المقطوع، مما يعزز الدقة ويوفر الوقت ويحسن المساحة.

3. المعالجة المرنة: قادرة على المعالجة القطاعية أو المعالجة المستمرة كاملة الطول.

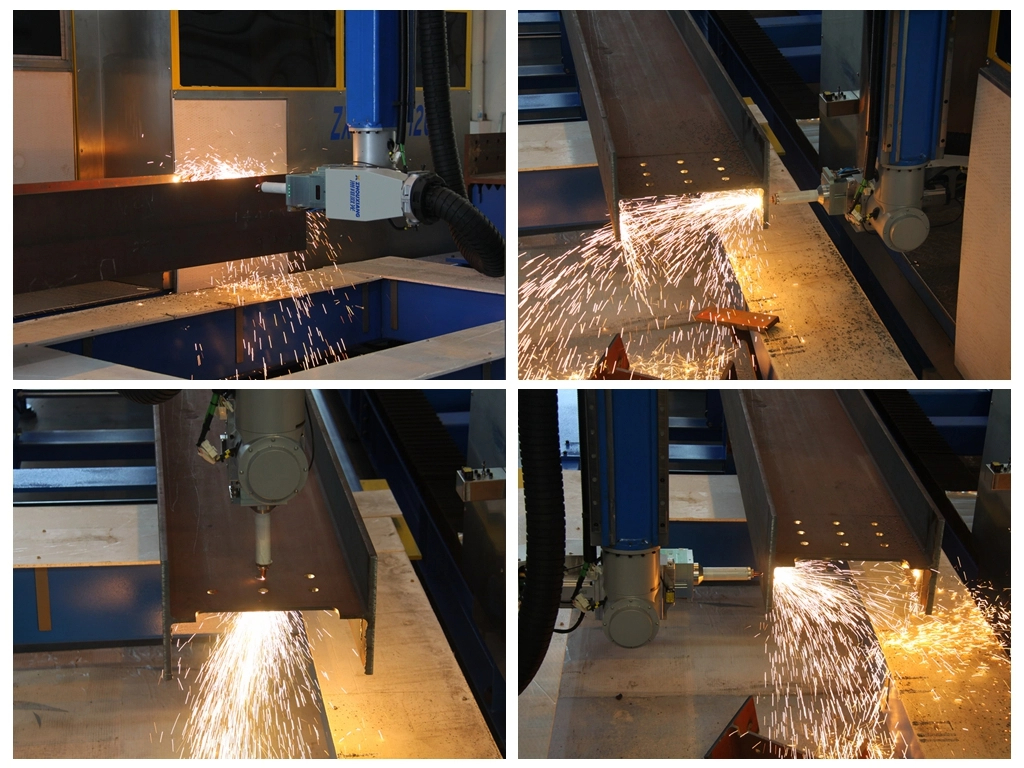

طلب:

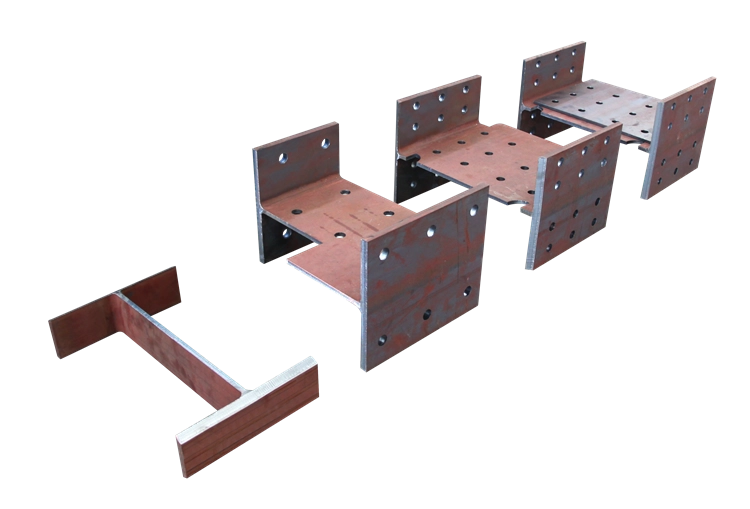

عرض المنتج النهائي:
