وصف:

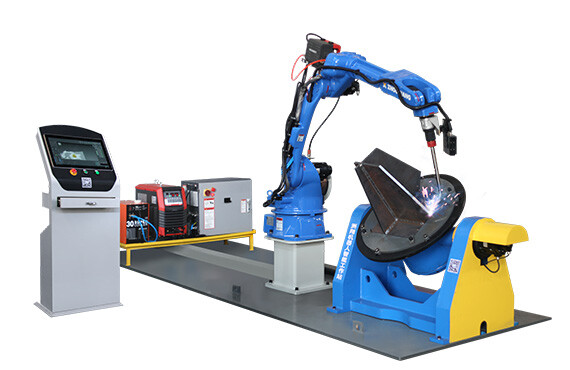

يتكون روبوت اللحام من جسم وخزانة تحكم ومصدر طاقة ومسدس لحام وهيكل تغذية سلكي وقلادة تعليمية وأجهزة استشعار ومعدات مساعدة. تتضمن عملية اللحام بشكل أساسي اللحام المحمي بثاني أكسيد الكربون ولحام TIG ولحام MIG وما إلى ذلك، مما يضمن اكتمال ملء اللحام وتحقيق اللحام المستقر.
سمات:
يعتمد كابل اللحام على ذراع ومعصم ذو هيكل مجوف، وله هيكل مدمج مضغوط، ويمكن استخدامه في عمليات اللحام في المساحات الضيقة.
خفيف الوزن، ومقاوم للغبار والماء، ويتميز بمستوى عالٍ من الأمان. عند تركيبه مع غطاء الجسم، يمكن استخدامه بثقة في مختلف البيئات القاسية.
مساحة عمل كبيرة، سرعة تشغيل سريعة، دقة عالية في التموضع المتكرر، مناسبة للمنتجات ذات المواصفات القليلة والكميات الكبيرة، يمكن مطابقتها مع الروبوتات للتغذية التلقائية، مما يقلل من العمل اليدوي.
يعتبر خط اللحام جميلًا من الناحية الجمالية وله اتساق جيد.
الروبوت مزود بجهاز تنظيف البندقية تلقائيًا.
حدود:
نموذج | زد اكس-1410 | زد اكس-1820 | زد اكس-2006 |
نوع الذراع | مفصل عمودي متعدد |
عدد المحاور | 6 محاور |
أقصى حمولة | 10كجم | 20كجم | 6كجم |
الحد الأقصى للضربة | 1المحور | عمودي/مقلوب -167 درجة -167 درجة مثبت على الحائط -30 درجة -30 درجة |
2محور | -155°-90° | -155°-105° | -155°-100° |
3 محاور | -175°-240° | -170°-240° | -165°-245° |
4 محاور | -190°-190° | -190°-190° | -190°-190° |
5 محاور | -105°-130° | -90°-110° | -105°-110° |
6 محاور | -210°-210° | -210°-210° | -210°-210° |
السرعة القصوى | 1-محور | 169 درجة/ثانية | 160 درجة/ثانية
| 160 درجة/ثانية |
2محور | 169 درجة/ثانية
| 160 درجة/ثانية
| 160 درجة/ثانية |
3 محاور | 169 درجة/ثانية
| 169 درجة/ثانية
| 169 درجة/ثانية |
4 محاور | 301 درجة/ثانية | 301 درجة/ثانية
| 301 درجة/ثانية |
5 محاور | 220 درجة/ثانية | 342 درجة/ثانية
| 338 درجة/ثانية |
6 محاور | 743 درجة/ثانية | 708 درجة/ثانية
| 535 درجة/ثانية |
عزم الدوران المسموح به | 4 محاور | 20 نيوتن متر | 55 نيوتن متر | 16 نيوتن متر |
5 محاور | 20 نيوتن متر | 55 نيوتن متر
| 16 نيوتن متر |
6 محاور | 11 نيوتن متر | 24 نيوتن متر
| 13 نيوتن متر |
عزم القصور الذاتي المسموح به | 4 محاور | 0.5 كجم.م2
| 2.1 كجم متر مربع
| 0.55 كجم.م2 |
5 محاور | 0.5 كجم.م2
| 2.1 كجم متر مربع
| 0.55 كجم.م2 |
6 محاور | 0.16 كجم.م2
| 0.9 كجم.م2
| 0.2 كجم.م2 |
دقة تكرار الموضع | ±0.08 مم
| ±0.08 مم
| ±0.08 مم |
أقصى مدى للتغطية | 1454 ملم | 1730 ملم | 2012 ملم |
وزن الجسم | 170كجم | 285كجم | 291كجم |
مستوى IP | معصم IP67 آخر IP54 |
