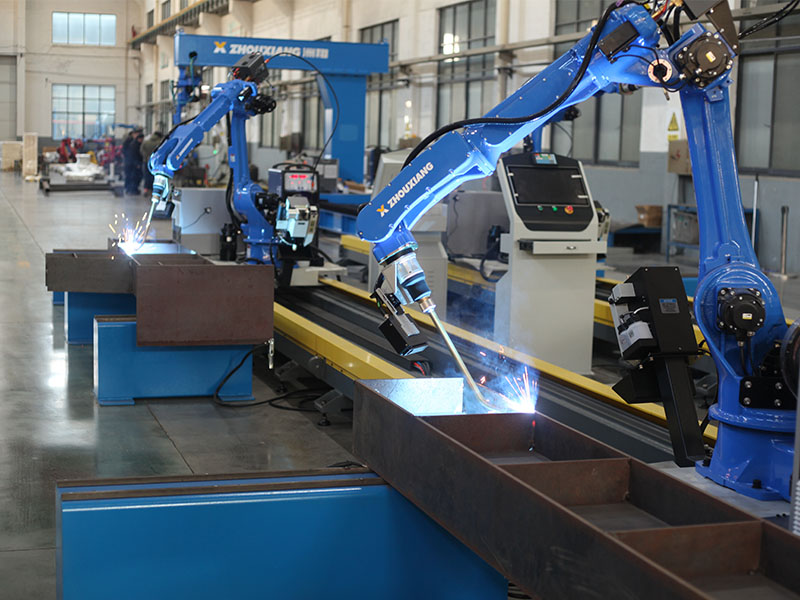

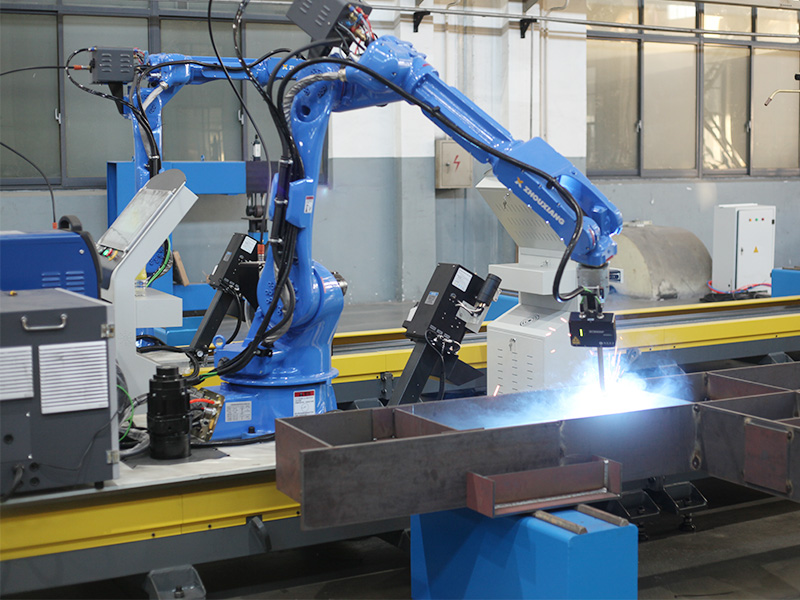

روبوت اللحام الأرضي من نوع السكة الحديدية
روبوت لحام السكك الحديدية الأرضية H-Beam H-روبوت مناسب لألواح التقوية وأجزاء الكوربيل والأجزاء الهيكلية الصغيرة، إلخ. يمكن استخدامه حاليًا في العوارض الرئيسية ذات العارضة H-Beam والعوارض الثانوية للهياكل الفولاذية، ووحدات الألواح الصغيرة والمتوسطة الحجم لجسور السفن، وأعمدة العارضة H-Beam للمعدات، {#$$$@} عوارض منصة المعدات وغيرها من الهياكل.
اتصل بنا

وصف المنتج

وصف المنتج

روبوت اللحام الأرضي مزود بنظام لحام ذكي بدون تدريب من فريندز، وجهاز كشف اللحامات بمسافة بصرية واسعة. يمكنه استيراد ملفات النماذج ثلاثية الأبعاد من Tekla أو SolidWorks أو UG مباشرةً، ومطابقة معلمات عملية اللحام مباشرةً، وتحديد موضع اللحام بدقة تلقائيًا، وإنشاء أفضل عملية لحام مُثلى.

يزيد محور الحركة من نوع السكة الأرضية من مرونة اتجاه الطول. يمكن للروبوت الاتصال بالسكة الأرضية للحام طبقات أطول في كل مرة، ويمكن لمحطة العمل العمل على جانبي السكة الأيمن والأيسر. يُستخدم بشكل رئيسي في لحام ألواح ضلع العارضة H، وألواح قاعدة الأعمدة، وألواح دعم الأعمدة، والأعمدة الحاملة، وغيرها من الهياكل.

الروبوت1 أو 2 مجموعة 1 أو 2 من روبوت تشوشيانغ
مصدر طاقة لحام اختياريأوتاي أو ميغميت
نظام اللحامنظام اللحام الخالي من التعليم من بوشو
سيناريوهات قابلة للتطبيقمناسب لألواح التعزيز وأجزاء الكوربل والأجزاء الهيكلية الصغيرة وما إلى ذلك. ويمكن استخدامه حاليًا في العوارض الرئيسية على شكل حرف H و
العوارض الثانوية للهياكل الفولاذية، ووحدات الصفائح الصغيرة والمتوسطة الحجم لجسور السفن، ومعدات الأعمدة الفولاذية على شكل حرف H،
عوارض منصة المعدات والهياكل الأخرى.
سرعة اللحام0.3-0.5 متر/دقيقة
طول القضيب الأرضي12 متر (اختياري حسب المستخدم)

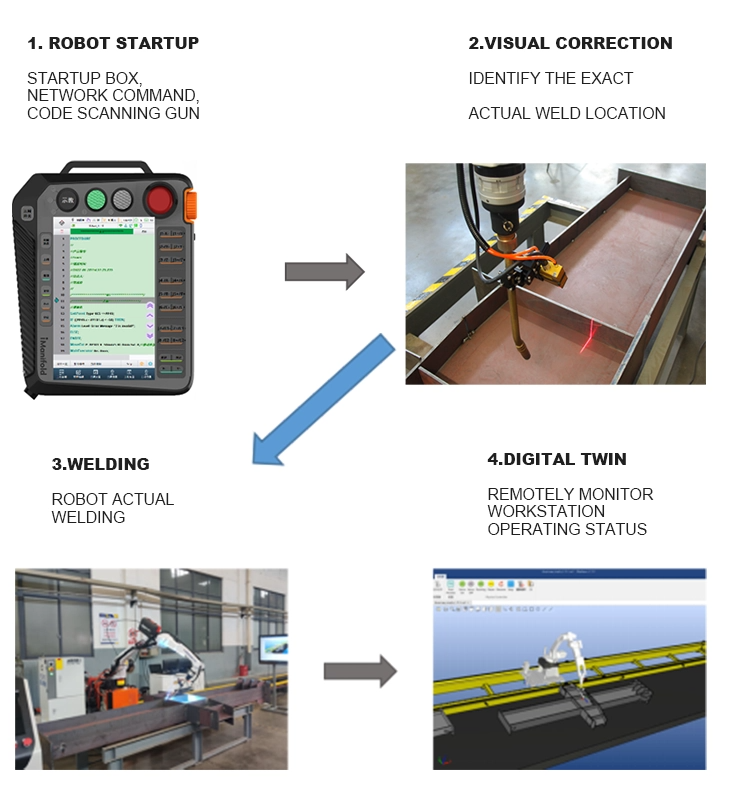

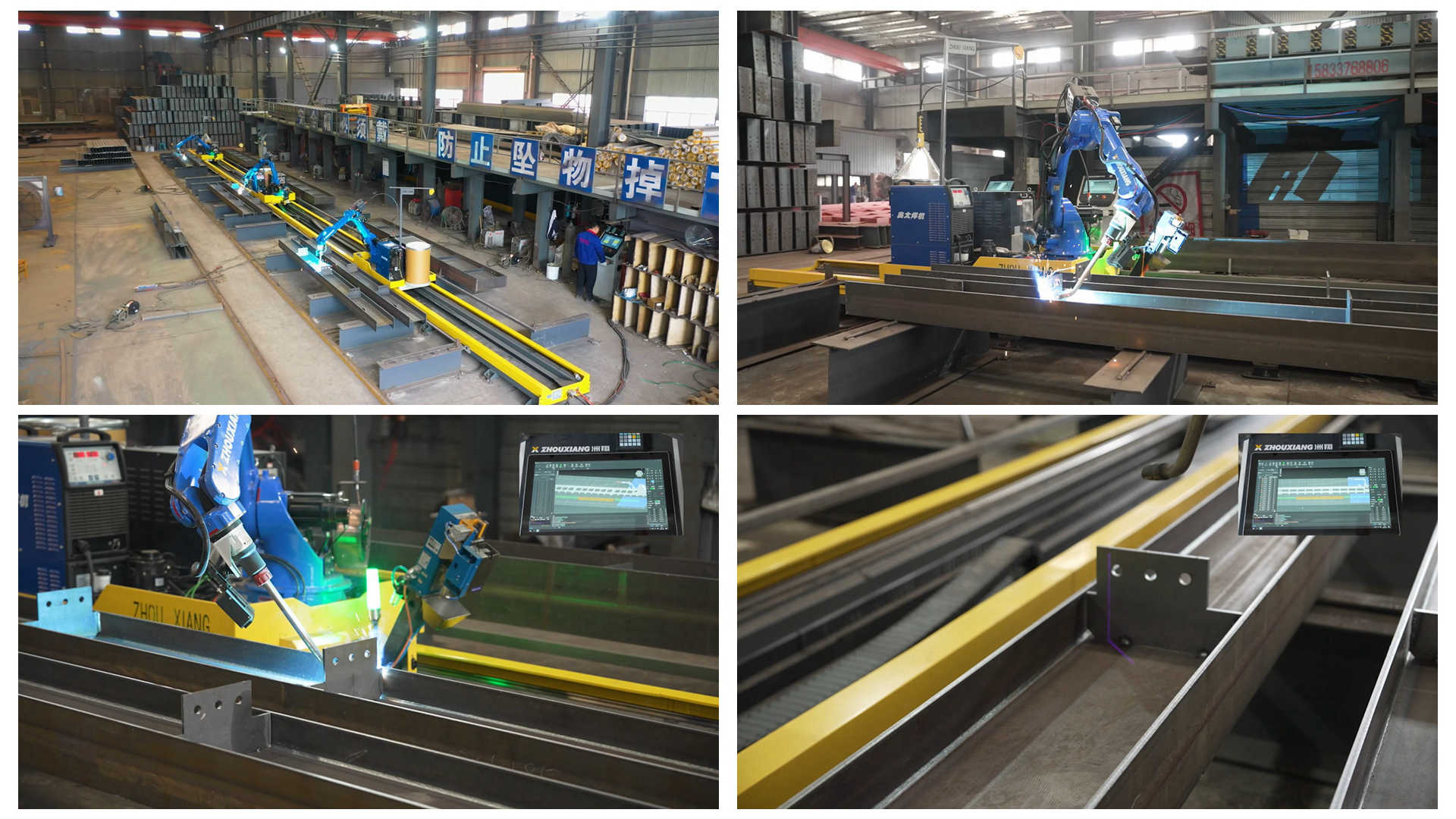

عملية تشغيل الروبوت



مقدمة عن الروبوت

معصم الروبوت مُجوف، والساعدان المحيطان به والمعصمان خماسي المحاور مُجهزان بقنوات أسلاك مدمجة. يمكن لمسدس اللحام الدوران 360 درجة دون تشابك الخيوط. مقارنةً بمسدس اللحام التقليدي ذي الهيكل الخارجي، يتمتع نطاق الحركة المكانية بمساحة أكبر ومرونة أكبر في التشغيل، مما يُحسّن الأداء ويرفع كفاءة الطاقة.

نماذج الروبوتات الاختياريةZXR12-2010ZXR10W-1440-D
عدد المحاور6 محاور6 محاور
نصف قطر الحركة2010mm1440mm
الحمولة12KG10KG
مستوى الحمايةالمحور J1، J2 IP56 (المحور J3، J4، J5، J6 IP67)المحور J1، J2 IP56 (المحور J3، J4، J5، J6 IP67)
طريقة التثبيتنوع الحامل الأرضي/الحامل الأرضي/النوع المقلوبنوع الحامل الأرضي/الحامل الأرضي/النوع المقلوب
سعة الطاقة4.5KVA4.5KVA
إشارة الإدخال/الإخراجقياسي 16 مدخل 16/16 خارج 24 فولت تيار مستمر 24 فولت تيار مستمرقياسي 16 مدخل 16/16 خارج 24 فولت تيار مستمر 24 فولت تيار مستمر
وزن الروبوت313KG210KG
تكرار دقة تحديد المواقع±0.05±0.05

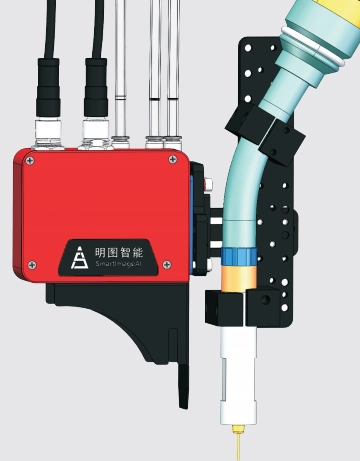

جهاز تعقب الليزر CP350V
CP350V هو مستشعر ذكي لخطوط اللحام. يلتقط معلومات محيط قسم خط اللحام عبر المسح الضوئي بالليزر، ويوجه الروبوت أو آلة اللحام لإكمال عملية اللحام تلقائيًا. تتم عمليات التقاط الصور ومعالجتها وتحديد خطوط اللحام داخل المستشعر دون الحاجة إلى جهاز كمبيوتر خارجي. يتميز بتكامل عالٍ ويقلل التكلفة الإجمالية للأجهزة. مقاوم للقوس الكهربائي والبقع، ويحدد خطوط اللحام بذكاء، وسهل التشغيل. يتميز بهيكل رائع، وحجم صغير، وسهولة وصول عالية، وخيارات متنوعة. يمكن اختياره واستخدامه وفقًا لظروف الاستخدام، مع إمكانية تخصيص المعلمات الأنسب.


نظام إزالة الأسلحة

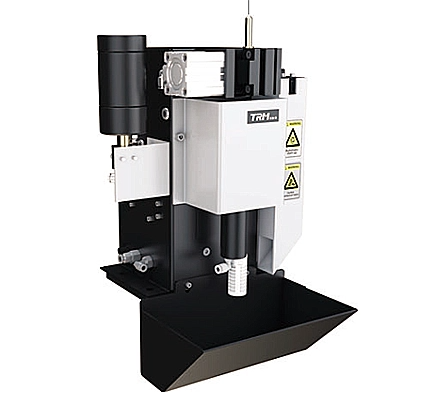

محطة تنظيف مسدس اللحام SC220A هي جهاز لتنظيف مسدسات اللحام الروبوتية. تُستخدم لتنظيف خبث اللحام تلقائيًا أثناء اللحام الآلي، وقطع الأسلاك تلقائيًا، وحماية فوهة مسدس اللحام وطرف التلامس، مما يطيل عمره الافتراضي ويوفر المال. كما أنها تُقلل من تكاليف المواد الاستهلاكية، وتحافظ على جودة اللحام، وتُحسّن كفاءته. سهلة التشغيل والاستخدام.

مزايا محطات تنظيف البنادق: ١. وقت تنظيف البندقية قصير وتوافر النظام مرتفع. ٢. إتمام عملية تنظيف البندقية تلقائيًا دون الحاجة إلى تشغيل يدوي. ٣. منع مشاكل الجودة الناتجة عن التلوث أثناء اللحام. ٤. مُجهزة بإبرة معايرة روبوت TCP.

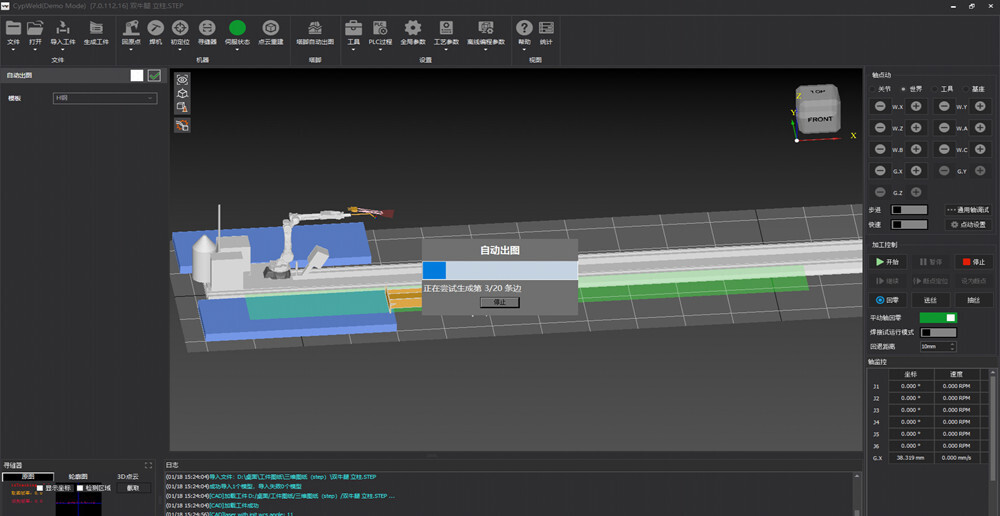

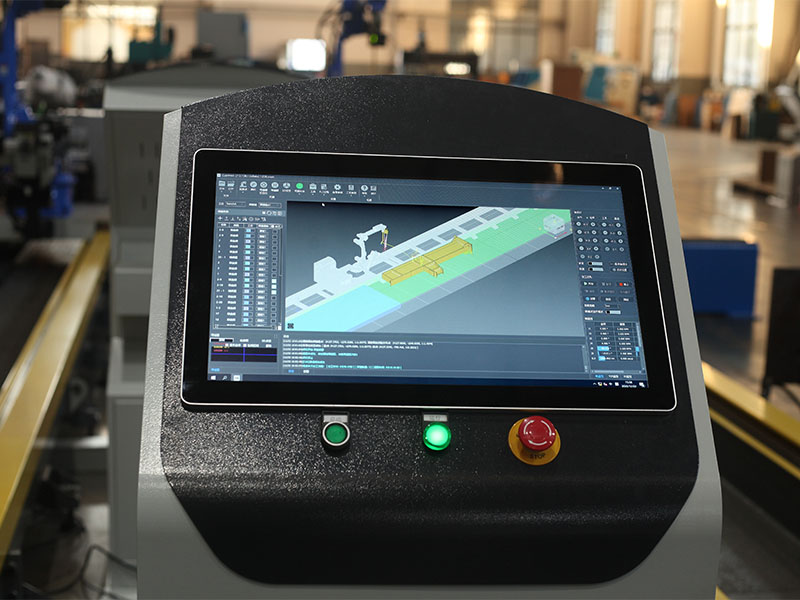

برنامج لحام الروبوت

يستطيع البرنامج استخراج اللحامات تلقائيًا من الرسومات دون الحاجة إلى وضع علامات لحام، مما يُخفف من عبء العمل اليدوي. باستخدام محرك ثلاثي الأبعاد عالي الأداء ووحدة تحكم الروبوت، تتم محاكاة النقاط المُنشأة تلقائيًا والتحقق منها لتجنب أي تصادمات أثناء العمل الفعلي.


ميزة

1. يدعم التدريس المجاني لمختلف المنتجات مثل الألواح العازلة، وعوارض الجمالون، والأقواس، وأقسام الجسر، وحوامل الألواح؛

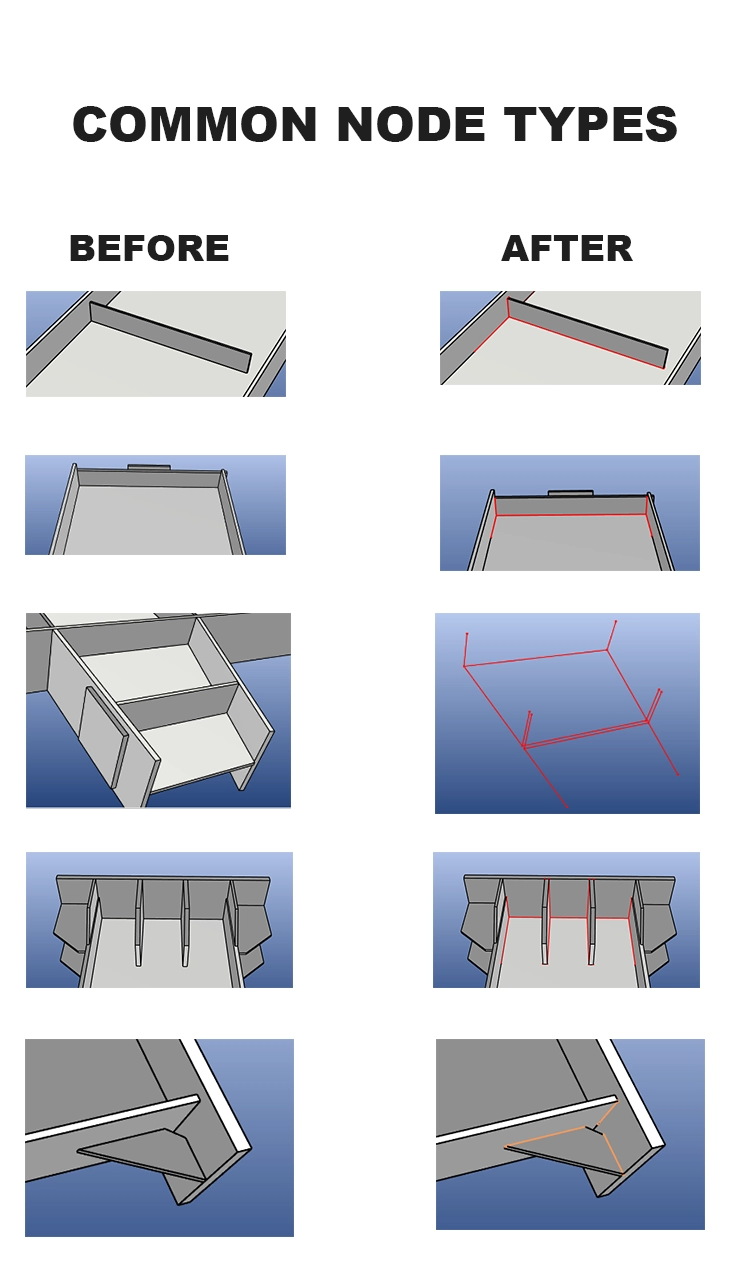

2. ليست هناك حاجة لتمييز اللحامات في مرحلة التصميم، ويمكن استخراج موضع اللحام المستهدف تلقائيًا عن طريق استيراد الرسومات ثلاثية الأبعاد؛
3. لا يتطلب أي تدخل بشري، حيث يكمل الروبوت تلقائيًا إجراءات مثل العودة إلى الصفر، والانتقال، والعثور على الموضع، واللحام، والعد، وتنظيف البندقية؛
4. لا يتطلب الأمر إجراء عملية في الموقع، ويمكن إنشاء البرنامج في أي وقت ومكان، وإرساله عن بعد إلى الروبوت للإنتاج وفقًا للوقت المحدد؛
5. برمجة ذاتية التطوير دون اتصال بالإنترنت، محاكاة 1:1 لحركات الروبوت، تتجنب تدخل الروبوت مسبقًا وتتجنب الاصطدامات؛

6. يمكن لتقنية التوأم الرقمي عرض مسار الروبوت في الموقع، وجهد اللحام، والتيار، والسرعة وغيرها من معلومات الإنتاج في الوقت الحقيقي.

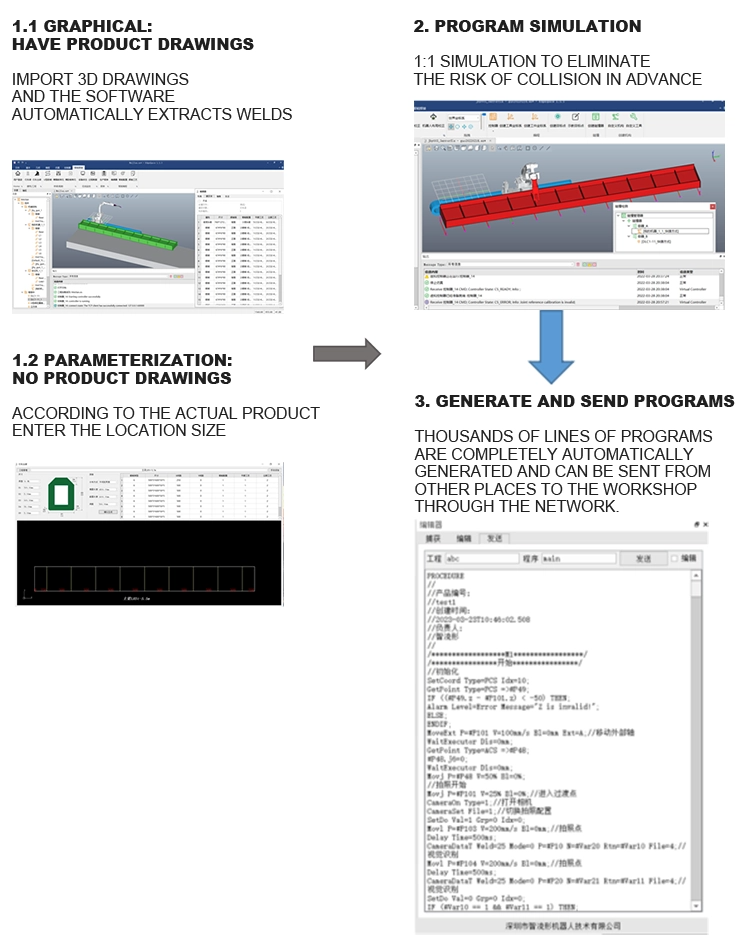

عملية تشغيل البرمجيات
